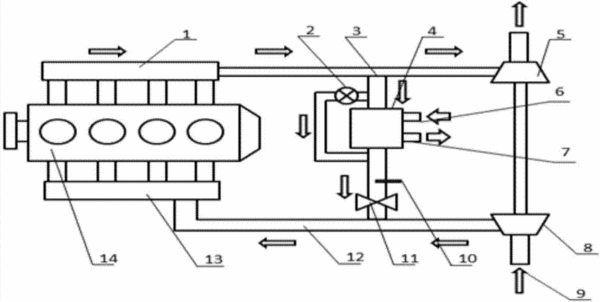

摘要：本实用新型公开了一种发动机EGR系统。该发动机EGR系统包括：EGR冷却器；EGR阀，与EGR冷却器出气端连通；旁通管路，与EGR冷却器并联，其入口处安装有与ECU控制连接的废气流量控制比例阀；温度传感器，布设在旁通管路出口至EGR阀之间，作为ECU采集EGR阀前废气温度的输入端。该发动机EGR系统结构简单合理，采用与EGR冷却器并联带有比例阀的旁通管路，通过调整比例阀的开启比例，以调整进入EGR阀阀前的废气温度，能够实现发动机所有运行工况下，EGR阀前废气温度可控，有效避免EGR系统积碳、结胶；进而良好地控制进入发动机缸内的混合气温度，从而能实现发动机性能与排放的最优状态；且通过对EGR冷却器的冷却效率实时监控，保证了产品可靠性。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人李明星;朱万冬;王辉;黎幸荣;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201320544397.1
- 申请时间2013年08月30日
- 申请公布号CN203403990U
- 申请公布时间2014年01月22日
- 分类号F02M25/07(2006.01)I;
