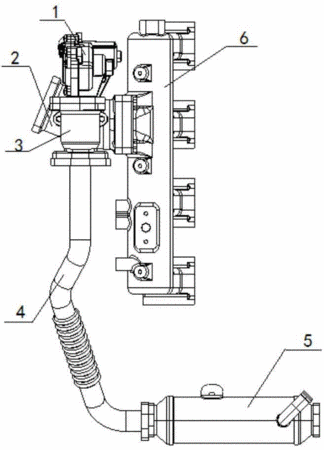

摘要：本实用新型公开了一种电控EGR系统的布置结构，包括：进气接管，其安装在发动机进气管上，在进气接管上设有安装EGR阀底座的安装位，EGR阀底座与进气接管联通；EGR阀，其安装在EGR阀底座上，EGR阀的阀芯伸入EGR阀底座；EGR冷却器，其水平布置在发动机飞轮壳上方，EGR冷却器通过连接管件与EGR阀底座连接。该电控EGR系统的布置结构使得发动机整机结构紧凑，有效结解决了整车布置过程中的干涉问题，提高发动机在不同整车上布置的通用性。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人王涛;周良锋;王东栋;周凯华;王勇明;文江红;蒙永霞;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201320889883.7
- 申请时间2013年12月31日
- 申请公布号CN203627011U
- 申请公布时间2014年06月04日
- 分类号F02M25/07(2006.01)I;
