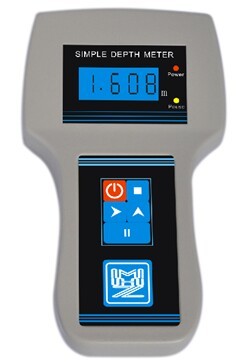

    JZ-CS系列超声波水深仪
    使用手册

    产品目录
    一、 概述 - 2 -
    二、 工作原理 - 2 -
    三、 技术特性 - 2 -
    四、 快速使用 - 3 -
    五、 菜单设置 - 5 -
    六、 常见故障 - 7 -
    七、 关于保养 - 8 -
    八、 产 品 保 修 记 录 卡 - 9 -
    九、 产 品 合 格 证 - 10 -

    一、 概述
    我公司致力于工业测控行业。通过多年的发展,在超声波检测应用领域取得了显著成效。目前已经研发出了HS系列超声波测量产品,取得用户一致好评。
    JZ-CS型水深仪继承了上一代的稳定性和可靠性,简化了部分菜单,新增数据记录功能。相比之下,更简单,更实用。
    二、 工作原理
    在水下,声波是世界公认的最好的信号传播方式。超声波水深仪的工作原理是超声波换能器向水下发射超声波,在发射时刻的同时开始计时,超声波在水中传播,碰到水底就立即返回来,超声波换能器收到反射波就立即停止计时。超声波在水中的传播速度约为1500m/s,根据计时器记录的时间t,就可以计算出发射点距障碍物的距离(s),即:s=1500×t/2。实际工作中,本产品还加入了温度和不同水深度时的压力补偿,使测量精度得到了很大提高。
    三、 技术特性
    ★量程:100 m ★盲区: 0.3 m(JZ-CS2)0.7m(JZ-CS)
    ★精度:±0.1%×最大量程★显示精度:1mm
    ★显示:四位2〞数码LCD  ★按键:5位贴片式按键
    ★工作温度:常温  ★工作压力:常压
    ★输出:RS232支持MODBUS-RTU(选配)
    ★外接电源:DC12V  ★内部电池:9V充电式
    ★工作电流:35mA  ★待机电流:1mA
    ★换能器引线:10m
    ★防护等级:主机IP63  换能器IP68
    ★重量:主机0.3Kg  换能器1.2Kg(因量程而不同)电源0.3Kg
    ★外形尺寸图如下(单位mm):

    包装说明:本机标配为1主机,1换能器,1电源适配器,可选配固定标和导流体等其他配件。
    四、 快速使用
    1、显示面板
    Power:外接电源指示器
      充满电时熄灭
    Pause:暂停测量指示器
      正常测量水深时熄灭

    2、按键面板
    JZ-CS系列便携式超声波水深仪电源键
    JZ-CS系列便携式超声波水深仪菜单键
    JZ-CS系列便携式超声波水深仪移位键
    JZ-CS系列便携式超声波水深仪加数键
    JZ-CS系列便携式超声波水深仪暂停键
    JZ-CS系列便携式超声波水深仪显示切换键

    3、接线定义
    换能器
    引脚1:换能器负
    引脚2:换能器正
    引脚3:温度传感器正
    引脚4:未用
    RS232
    R串口数据232-R DB9-3
    T串口数据232-T DB9-2
    G串口数据232-G DB9-5
    说明:本机出厂时已经按上图配置标准接口。
    4、开始测量
    连接好换能器后,长按电源键开机,将换能器置于水下即可测到水的深度。再次长按电源键关机。
    在测量流动水的深度时,应该用固定杆紧固,并且在换能器上加装导流体。
    注意:当内部电池电压不足时,会自动关机。
    5、查看数据
    短按电源键可以依次查看水深、换能器温度、电池电压等运行数据。
    注意:保存的数据记录,不具备断电保持功能,当内部电池耗尽时,会丢失。
    五、 菜单设置
    注意:当设置错误时,需要断开外接电源和内部电池,按住加数键再通电才能恢复出厂设置。
    警告:修改参数前必须仔细阅读本手册,必须在专业技术人员指导下才能修改。
    1、按键说明
    ? 同时长按菜单键JZ-CS系列便携式超声波水深仪和移位键JZ-CS系列便携式超声波水深仪,进入菜单,显示第一个参数
    ? 再按菜单键JZ-CS系列便携式超声波水深仪翻页,显示下一个参数
    ? 按移位键JZ-CS系列便携式超声波水深仪显示当前参数值
    ? 再按移位键JZ-CS系列便携式超声波水深仪进入修改状态,显示第一位闪烁
    ? 按加数键JZ-CS系列便携式超声波水深仪,当前位加1,加数顺序“0~9 - .”
    ? 按移位键JZ-CS系列便携式超声波水深仪,从左往右移位
    ? 再按菜单键JZ-CS系列便携式超声波水深仪,确认输入数据,返回显示菜单名
    ? 长按菜单键JZ-CS系列便携式超声波水深仪,保存并退出菜单,显示“PASS”
    ? 按电源键JZ-CS系列便携式超声波水深仪,可放弃修改退出菜单
    2、菜单列表

    菜单名 功能 范围 备注
    BAK 自动关背光时间 0-500 500常开
    dr 串口地址 1-255
     BPS 串口波特率 1200-38400
       tr 串口方式(非MODBUS) 0-3
     BAD 换能器吃水深度 0-9999
       Fo 量程起点 0-9999 0
       FS 量程终点 0-9999 最大量程
       cB 换能器温度修正系数 可微调
       D5 测距平移修正系数 不可修改
     POh 测距线性修正系数 不可修改
       5t 数字滤波系数 1-15 可微调
     Pul 发射超声波强度 1-15 根据环境可改大改小
         F 换能器工作频率 20-500 不可修改
       BL 换能器盲区 0-9999 根据环境可改大
       Ar 水中盐度 0-9999
    P 常数 0 不可修改
    六、 常见故障
    下表列出了常见的故障及处理方法。出现异常后,请先按下表列出的方法进行检查处理。必要时恢复出厂设置。如果仪器仍不能正常工作,请与我公司或经销商联系。

    故障现象 原因分析 处理方法
    无法开机 电池没电 外接电源充电
    无法充电 适配器坏
    电池过放电
    更换适配器
    联系售后更换电池
    测量不稳定
    显“OUt”
    显“LON”
    换能器未连接
    水深小于盲区或超出量程
    水底反射条件太差
    正确连接换能器,可以通过查看换能器温度来判断连接
    调整换能器位置
    测量误差大 温度测量不对
    盐度设置不对
    发射功率不合适
    检查并修改温度
    设置盐度为当前值
    适当调整发射功率
    检查其它参数
    读不到串口数据 主从机相关参数未匹配
    未正确发送读取指令
    接线错误
    认真检查相关参数



    七、关于保养
    2 严禁摔打换能器及主机,禁止擅自拆开主机。
    2 换能器每次使用完后,应及时清洗,晾干后保存。
    2 主机使用时,注意避免用指甲壳按键。
    2 长时不使用时,应该每半个月给主机充一次电。










    产 品 保 修 记 录 卡

    购货单位   联系电话
    联系地址   邮政编码
    产品名称   规格型号
    产品编号   出厂日期
    维 修 记 录






    说 明 1、 产品在正常使用情况下出现故障,按国家三包规定,实行一周包退,三个月包换,一年包修,终身维修。
    2、 使用不当引起的故障,只收取材料费。
    3、 产品不得自行拆卸或开封,否则将不予维修。
    4、 因维修产生的往返运费由用户承担。

    产 品 合 格 证
    名称:手持式超声波测深仪
    型号:JZ-CS
    编号:S198
    北京九州空间科贸有限公司
    检    验:
                       出厂日期:   2014年 09月 28 日




    本产品执行标准号:SL/T185-1997
