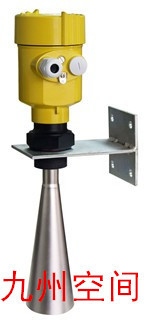

JZ-908型雷达水位计/雷达液位计
  • JZ-908型雷达水位计/雷达液位计
  • JZ-908型雷达水位计/雷达液位计

    产品报价: 9800
    品  牌:九州空间
    产品型号:JZ-908 (JZ-908型)
    适用范围:高教
    所在地区:北京
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    产品分类
  • 石油检测仪
  • 破乳剂评价仪
  • 润滑油三级过滤器
  • 石油开口闪点定位仪
  • 沥青软化点测定仪
  • 防爆报警器
  • 石油检测设备
  • 气体取样钢瓶
  • 自动闪点仪
  • 实验室仪器
  • 全自动萃取仪
  • 分散机
  • 高科技检测仪器
  • 水浴锅
  • 恒温振荡器
  • 磁力搅拌器
  • 离心机
  • 数显载物台
  • 大鼠灌胃针
  • 相速群速实验仪
  • 学校用电铃
  • 气浴振荡器
  • 探针测试仪
  • 手动探针台
  • 教育科研仪器类
  • 色谱仪用发生器
  • 手持式折射仪
  • 手持式折射仪
  • 手持式折射仪生产
  • 农业食品检测仪
  • 牛奶抗生素检测仪
  • 农药残留检测仪
  • 食品安全检测仪
  • 食品安全检测箱
  • 农业土壤检测仪
  • 土壤检测仪
  • 农药残留检测仪
  • 土壤传感器
  • 环境保护监测仪
  • 雨量计
  • 小区产流过程监测仪
  • 环境监测站
  • 地表泥沙含量测试仪
  • 大气采样器
  • 噪音检测仪
  • COD消解装置
  • 流速仪
  • 金牌产品
  • 减压器减压阀
  • 安防产品
  • 电力检测设备
  • 纺织仪器
  • 大功率报警器
  • 医疗器械
  • 泵吸式气体检测仪
  • 自动气象站
  • 乳化机
  • 现货热卖
  • 新型消防设备
  • 气体检测仪
  • 金属安检门
  • 水质分析仪
  • 电缆测试仪
  • 气象站
  • 流速流量仪
  • 温湿度显示仪
  • 汇流排
  • 电热电容器
  • 云平台物联网系统设备
  • 热门产品
    详细说明
    雷达水位计/雷达液位计产品概述

    雷达水位计天线发射及窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接收脉冲的时间间隔很小(纳秒量级)很难确认,90X系列26G雷达液位计采用一种特殊的解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。

              JZ-908型雷达水位计/雷达液位计

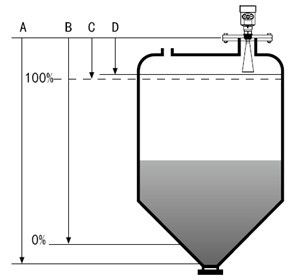

     A   量程设定
     B   低位调整
     C   高位调整
     D   盲区范围


    测量的基准面是:螺纹底面或法兰的密封面

    注:使用雷达物位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)。


    水利行业应用特点:

    行业推荐的雷达液位计采用了26GHz的发射频率,因而具有:

    ?波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性
    ?天线尺寸小,便于安装和加防尘罩等天线防护装置
    ?重量轻约1KG,便于安装
    ?测量范围最高可达70米,覆盖大型水库等水位测量
    ?多种输出电路接口与采集系统配合
    ?采用脉冲工作方式,雷达液位计发射功率极低,对人体及环境均无伤害


    1、仪表介绍

    雷达水位计型号:JZ-908

    应        用:     河道、湖泊、浅滩
    测量范围:     30米
    过程连接:      螺纹G1?? A / 支架/法兰
    过程温度:      -40~100℃
    过程压力:       常压
    精        度:       ±3mm
    频率范围:       26GHz
    防护等级:       IP67 / IP65
    供电电源:      DC(6—24V)/四线
    信号输出:       RS485/Modbus 协议
    现场显示:      可选

    雷达水位计型号:JZ-909

    应         用:      河道、湖泊、浅滩
    测量范围:      70米
    过程连接:      螺纹G1?? A / 支架/法兰
    过程温度:      -40~100℃
    过程压力:      常压
    精         度:      ±3mm
    频率范围:       26GHz
    防护等级:       IP67 / IP65
    供电电源:      DC(6—24V)/四线
    信号输出:       RS485/Modbus 协议
    现场显示:       可选
    外        壳:       铝/塑料

    2、安 装
    安装前的准备
    请注意以下事项,以确保仪表能正确安装:
    请预留足够的安装空间。
    请避免强烈震动的安装场合。
    图示说明及安装位置
    图示说明及安装位置

    JZ-908型雷达水位计/雷达液位计

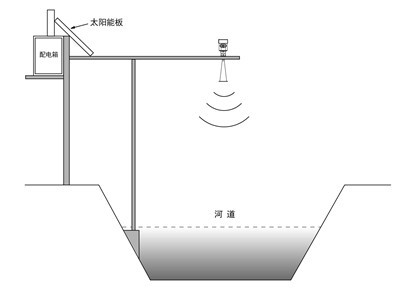

               雷达及支架安装示意图(一)


    注:雷达天线发射微波脉冲时,都有一定发射角。从天线下缘到被测介质表面之间,及发射微波波束所辐射的区域内不得有障碍物。


    JZ-908型雷达水位计/雷达液位计


                     雷达及支架安装示意图(二)

    3、电气连接


    供电电压


    RS485/Modbus                                   供电电源和Modbus信号线分开各自分别使用一根屏蔽电缆线,具体供电电压范围参见技术数据。


    连接方式

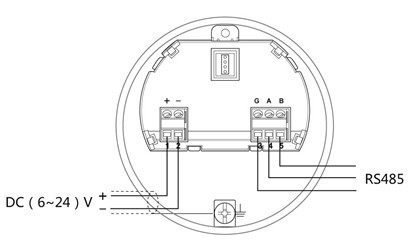

    RS485/Modbus接线图如下:

    JZ-908型雷达水位计/雷达液位计


    安全指导

    请遵守当地电气安装规程的要求!
    请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必须由经过正规培训的专业人员完成。
    请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭牌上的要求一致。



    防护等级

    本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如下图:

    JZ-908型雷达水位计/雷达液位计


    如何确保安装满足IP67的要求:
    请确保密封头未受损。
    请确保电缆未受损。
    请确保所使用的电缆符合电气连接规范的要求。
    在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
    请拧紧电缆密封头,见②
    请将未使用的电气接口用盲堵堵紧,见③

    4、仪表调试

    三种调试方法:          显示/按键
    上位机调试
    HART手持编程器
    显示/按键
    通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后,一般就只用于显示,透过玻璃视窗可以非常清楚地读出测量值。

    ②按键①液晶显示                                    JZ-908型雷达水位计/雷达液位计


    雷达水位计结构尺寸:

    JZ-908型雷达水位计/雷达液位计


    雷达水位计JZ-908型号外观尺寸:

    JZ-908型雷达水位计/雷达液位计



    雷达水位计JZ-909型号外观尺寸:

    JZ-908型雷达水位计/雷达液位计

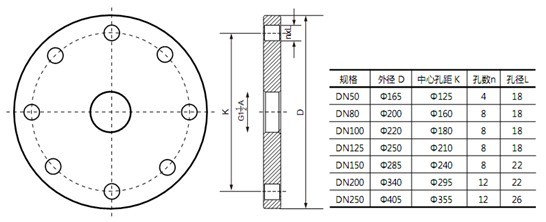

    雷达水位计法兰选型:

    JZ-908型雷达水位计/雷达液位计


    雷达水位计技术参数


    外 壳
    外壳和外壳盖之间的密封                           硅橡胶
    外壳视窗                                                       聚碳酸酯
    接地端子                                                       不锈钢
    供电电压
    四线制              标准型                       (6~24) V DC
                                      功耗                            max 12mA
                                      允许纹波                  - <100Hz                         Uss                                                                     - (100~100K) Hz           Uss
    电缆参数
    电缆入口/插头               M20xl.5电缆入口
                                                            接线端子                          导线横截面1.0mm2
    输出参数
    输出信号                           RS485
    通讯协议                           Modbus
    分辨率                               1. 6u A
    故障信号                            电流输出不变;
    20. 5mA
                                                                                                        22mA;
    3.9mA
                                                             积分时间                            (0~50)s,可调
    盲区                                                         天线末端
    最大测量距离                                  908                   30米
    909                   70米
    微波频率                                                            26GHz
    通讯接口                                                            Modbus 通讯协议
    测量间隔                                                           大约1秒(取决于参数设置)
    调整时间                                                           大约1秒(取决于参数设置)
    显示分辨率                                                      1mm
    工作存储及运输温度                                    (-40~100) ℃
    过程温度(天线部分的温度)               (-40~250)℃
    压力                                                                   Max. 4MPa
    耐震                                                                    机械震动 l0m/s2 , (10~150)Hz

    雷达水位计仪表线性:

    JZ-908-909
                                    发射角                            取决于天线尺寸
    -¢76mm                          12°
    -¢96mm                           8°
    -¢121mm                         6°

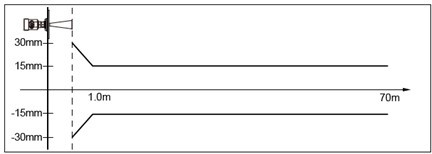

    精度                              见下图

    JZ-908型雷达水位计/雷达液位计

     仪表选型表

    型号: JZ-908

    许可证
    P    标准型(非防爆)
    I     本安型(Exia IIC T6 Ga)
    D    本安型+隔爆型 (Exd  [ia] IIC T6 Ga)
    过程连接/材料
                G   螺纹 G1?″ A /不锈钢 304
                N   螺纹 1? ″NPT /不锈钢 304
                A    法兰 DN50/不锈钢 304
                B    法兰 DN80/不锈钢 304
                C    法兰 DN100/不锈钢 304
                D    法兰DN125/不锈钢  304
                E    法兰DN150/不锈钢  304
                Y    特殊定制
    天线型式/材料
                            A   喇叭天线 Φ76mm/不锈钢 304
    B   喇叭天线 Φ96mm/不锈钢 304
    Y   特殊定制
    密封/ 过程温度
    V   普通密封/(-40~150) ℃
    K   高温密封/(-40~250) ℃
    电子单元
    V    RS485/Modbus/ 四线制
    外壳/防护等级
    L   铝/IP67
    G   塑料 /IP65
    电缆进线
    M      M20 x l. 5
    N       ?″  NPT
    现场显示/编程
    A     带
    X      不带



    型号: JZ-909


    许可证
    P    标准型(非防爆)
    I     本安型(Exia IIC T6 Ga)
    D    本安型+隔爆型(Exd  [ia] IIC T6 Ga)
    过程连接/材料
                G   螺纹 G1?″ A /不锈钢 304
                N   螺纹 1? ″NPT /不锈钢 304
                A    法兰 DN50/不锈钢 304
                B    法兰 DN80/不锈钢 304
                C    法兰 DN100/不锈钢 304
                D    法兰DN125/不锈钢  304
                E    法兰DN150/不锈钢  304
                    Y    特殊定制
    天线型式/材料
                            A   喇叭天线 Φ76mm/不锈钢 304
    B   喇叭天线 Φ96mm/不锈钢 304
    Y   特殊定制
    密封/ 过程温度
    V   普通密封/(-40~150) ℃
    K   高温密封/(-40~250) ℃
    电子单元
    V    RS485/Modbus/ 四线制
    外壳/防护等级
    L   铝/IP67
    G   塑料 /IP65
    电缆进线
                                                                                                            M      M20 x l. 5
    N       ?″  NPT
    现场显示/编程
    A     带
    X      不带





     JZ-908型雷达水位计/雷达液位计








    JZ-908型雷达水位计/雷达液位计
    JZ-908型雷达水位计/雷达液位计
