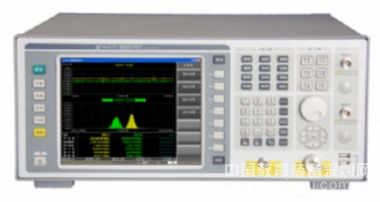

AV4151系列调制域分析仪是推出的高性能综合测量仪器。具有连续波、脉冲调制载波频率相对时间变化的测量功能以及时间间隔、脉冲频率、周期、高脉冲、低脉冲、占空比、相位测量功能；提供轨迹图、直方图显示方式和统计等分析功能。该产品结合专用计数芯片带宽大、可编程逻辑器件扩展性好、以及数字内插速度快等特点，采用双通道交替计数、专用芯片与通用芯片搭配使用、数字延迟内插校准等措施，实现了高速高分辨力、大带宽、无死区调制域测量。可广泛应用在抗干扰通信、捷变频雷达、电子战等领域，是军民电子系统研制、生产、维护等阶段必备的仪器。
主要特点:
● 丰富的测量功能
● 极高的时间测量分辨率
● 优异的实时监测带宽
● 优异的采样间隔性能
● 内置统计和分析功能
● 良好的人机交互功能
● 强大的交互接口
丰富的测量功能
具有载波调制域测量、时间间隔测量、脉冲频率调制域测量、脉冲周期测量、脉冲宽度测量、相位测量等多种测量功能。
优异的实时监测带宽
本产品载波频率测量可提供高达2GHz的监测带宽。
极高的时间测量分辨率
本产品的时间测量分辨率优于100ps。
优异的采样间隔性能

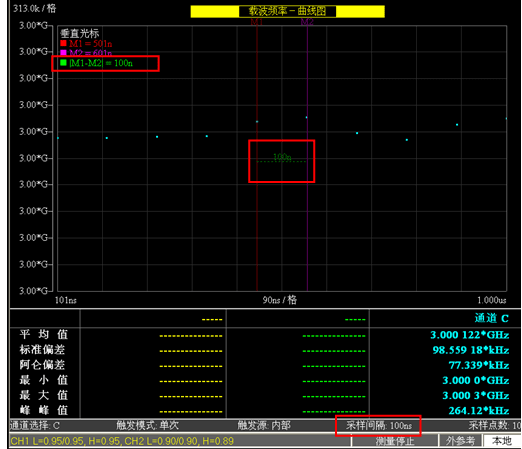

载波频率调制域测量时，小采样间隔可达100ns。
友好的用户界面

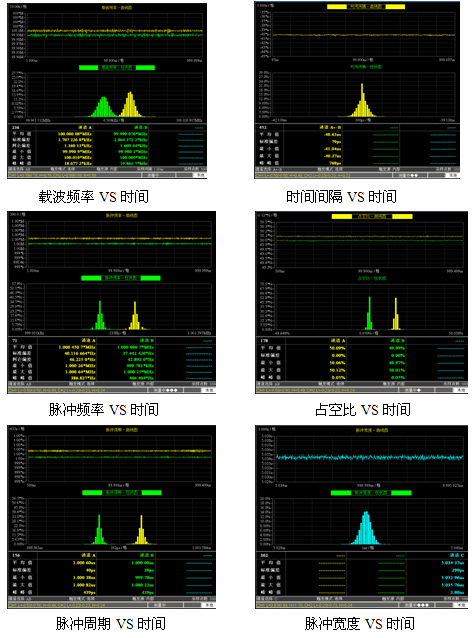

1）多种测量功能：具有载波频率测量、脉冲频率测量、脉冲宽度测量、脉冲周期测量、占空比测量、时间间隔测量、相位测量。每种测量模式都可以以曲线或直方图形式进行显示。
2）智能菜单刷新，设置菜单时会自动刷新关联菜单。
3）提供4个水平光标、4个垂直光标、2个水平差值光标、2个垂直差值光标并且光标提供寻点功能，以方便测量。
4）内嵌使用说明和联机帮助信息。
内置统计和分析功能

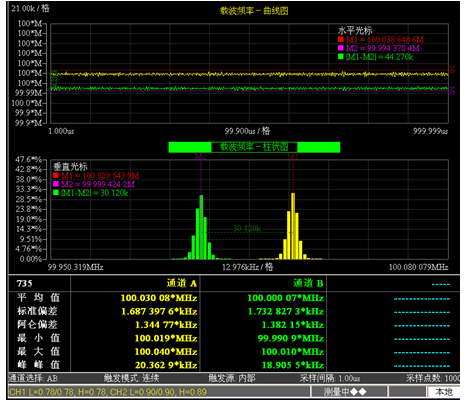

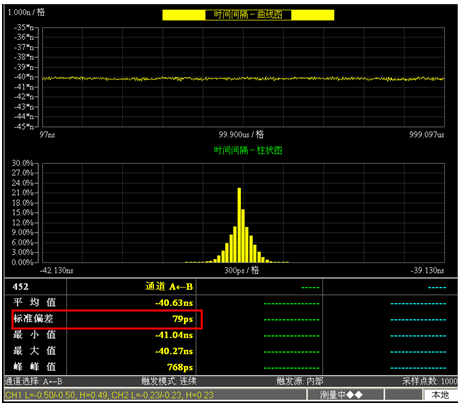

本产品内置统计分析功能，可提供平均值、标准偏差、值、小值、峰峰值、阿仑偏差等统计信息。测量结果以曲线图和直方图方式显示，曲线图用于查看变化趋势，直方图用于查看测量结果的分布情况。提供累积测量功能，可以对多次测量结果进行累积统计分析。
各测量功能提供的统计分析功能如下表所示：
| 测量功能 | 提供的统计分析 | |||||
| 载波频率 | 平均值 | 标准偏差 | 值 | 小值 | 峰峰值 | 阿仑偏差 |
| 脉冲频率 | 平均值 | 标准偏差 | 值 | 小值 | 峰峰值 | 阿仑偏差 |
| 占空比 | 平均值 | 标准偏差 | 值 | 小值 | 峰峰值 |
|
| 脉冲周期 | 平均值 | 标准偏差 | 值 | 小值 | 峰峰值 |
|
| 脉冲宽度 | 平均值 | 标准偏差 | 值 | 小值 | 峰峰值 |
|
| 时间间隔 | 平均值 | 标准偏差 | 值 | 小值 | 峰峰值 |
|
| 相位 | 平均值 | 标准偏差 | 值 | 小值 | 峰峰值 |
|
强大的交互接口
除基本的时基和触发接口外，本产品还提供USB、GPIB及LAN等三种数据通信接口，满足数据文件的传输拷贝及程控互联应用。VGA接口提供与液晶显示器同步的视频信息，便于监控或演示。
灵活的操控方式
1）灵活的操作方式，既可以采用仪器前面板按键操作，也可以采用计算机键盘和鼠标操作，适用于不同用户的使用习惯。
2）方便的轨迹缩放查看功能：当轨迹显示时，可以通过横纵轴设置来查看任意波段轨迹，并且可以用鼠标左键画框的形式自动调节横纵轴设置，为用户提供人性化方便快捷的查看方式。

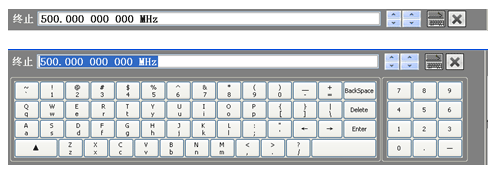

3）输入框人性化处理，可以通过←→选择需要调节的数位，通过键盘↑↓步进调节输入框值，也可以直接输入数值进行设置。输入框还提供软键盘，方便用户使用。
中、英文操作界面，宽屏彩色液晶显示
1）提供中英文菜单，方便不同用户使用。
2）标配8.4英寸、170度视角、高亮度、高分辨率液晶显示器。用户还可通过VGA口外接大屏幕显示器。
典型应用
通信设备测量
AV4151系列调制域分析仪可以用于测量和分析精细度抖动和漂移。无论是在较长时间内执行低速高度精确的测量，还是在较短时间内执行高速测量，您都可以使用AV4151系列调制域分析仪作为高精度的抖动和漂移分析解决方案：
● 查看数据直方图，可以使用累积功能，查看不断增加测量后的全体数据直方图

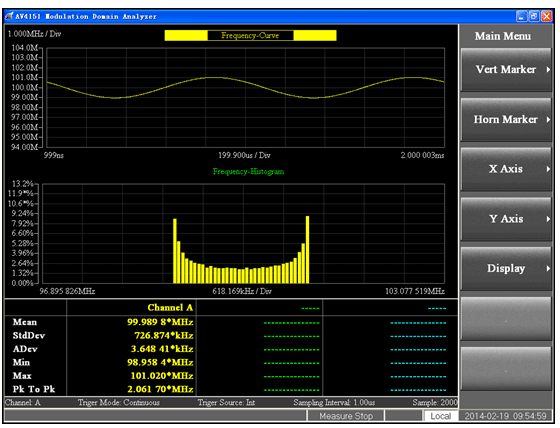

● 查看轨迹图，可以知道频率的趋势和变化
● 利用光标及其自动寻点功能查看数据点
● 查看统计信息：平均值、标准偏差、值、小值、峰峰值、以及阿仑偏差
● 可用连续时间间隔测量功能直接测量时钟的周期及分布情况

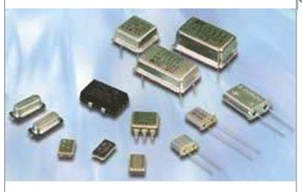

晶体振荡器元器件性能测试
AV4151系列调制域分析仪可用于测量晶体振荡器件，利用载波频率测量可以测量时钟在一段时间内的稳定性：
● 提供长时间的调制域测量
● 通过轨迹图观测时钟变化趋势
● 通过直方图查看时钟分布情况
● 提供统计功能：平均值、值、小值、标准偏差、峰峰值、以及阿仑偏差
雷达设备测量
AV4151系列调制域分析仪可用于测量雷达发射信号中的误码。可以用一台仪器来验证发射信号的精度，同时可以直接且的测量雷达发射和接收之间的时间差：

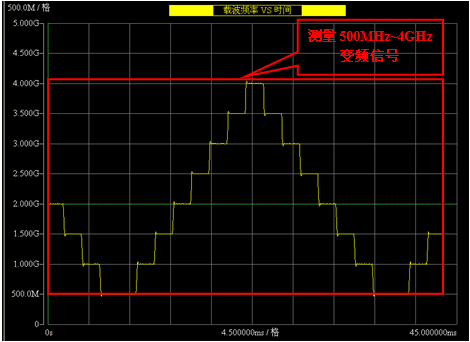

● 具有载波频率VS时间的测量功能，能够直接查看载波频率的变化情况
● 具有时间间隔VS时间测量功能，可测量雷达信号发射与接收之间的时间差
● 具有脉冲频率VS时间测量功能
● 具有脉冲宽度及脉冲周期VS时间测量功能
● 具有相位VS时间测量功能
构建自动测试系统

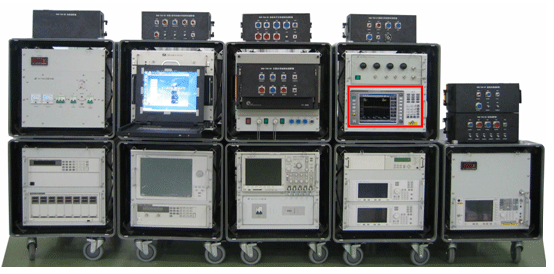

AV4151系列调制域分析仪具有强大的连通能力，其程控指令集符合SCPI 1999.0规范。提供符合规范要求且经过严格测试的IVI仪器驱动库，方便用户构建自动测试系统。
技术规范
| 频率技术指标 | ||
| 频率范围 | AV4151A | 通道A、B： 10Hz～4GHz（连续波） |
| AV4151D | 通道A、B： 10Hz～4GHz（连续波） | |
| AV4151F | 通道A、B： 10Hz～4GHz（连续波） | |
| 频率测量 | 通道A、B： 3.5GHz | |
| 频率测量 | 通道A、B： ±((200ps)/采样时间)×被测频率 | |
| 连续波频率 | 通道A、B（正弦波信号幅度=1Vrms，噪声≤100μVrms）： | |
| 连续波频率 | 通道A、B： ±(分辨率+被测信号频率×时基老化误差) | |
| 脉冲调制载波 | 通道A、B（正弦波信号幅度=1Vrms，噪声≤100μVrms，脉冲宽度＞10×采样时间）： | |
| 脉冲调制载波 | ±(分辨率+系统误差+被测信号频率×时基老化误差) | |
| 外触发 | 频率范围： DC～50MHz | |
| 内时基性能 | 频率： 10MHz | |
| 时间技术指标 | |
| 正时间间隔范围 | 10ns～8s |
| 正负时间间隔范围 | -4s～4s |
| 时间间隔 | ±200ps |
| 时间间隔分辨率 | ±（150ps rms+起始触发误差+终止触发误差） |
| 时间间隔准确度 | ±（分辨率+触发点误差+时基误差+1ns系统误差） |
| 小采样间隔 | 100ns |
| 脉冲宽度范围 | 包络参数测量：通道A、B脉冲宽度范围： 1μs～2s |
| 脉冲宽度测量 | ±(20ns+触发点误差+时基误差+脉冲宽度×0.1%） |
| 动态范围 | 通道A、B： 25mVrms～1Vrms（10Hz～50MHz，1MΩ） |
| 一般技术指标 | |
| 电源要求 | 额定50Hz单相220V供电 |
| 功耗 | <285W |
| 温度范围 | 工作温度：0℃～+40℃ |
| 尺寸 | 426mm×177mm×480mm（宽×高×深），不含把手、垫脚、底脚； |
| 重量 | 整机重量＜25kg |
订货信息
● 主机：AV4151A 调制域分析仪 10Hz～4GHz
AV4151D 调制域分析仪 10Hz～20GHz
AV4151F 调制域分析仪 10Hz～40GHz
● 标配：
| 项目 | 名称 |
| 标配附件 | 标准三相电源线 |
| 用户手册 | |
| 编程手册 | |
| 产品合格证 |
，小100ps
，小100ps。
，小10ps，噪声＜1mVrms；
，小10ps，噪声≥1mVrms。
，小100ps；
，小1ps。
，小100ps
，小1ps
