详细说明
仪器说明：
JZ-DJJ8型激光接触网检测仪是JZ-DJJ型多功能激光接触网检测仪系列的升级产品。该仪器是电气化铁路接触网几何参数测量的专用仪器。本仪器系采用红光半导体激光器和相位脉冲技术，可对接触网的导高、拉出值、定位器坡度、锚段关节、线岔、超高、轨距和红线等30个几何参数进行快速测量。同时也为用户提供了全数字测量、实时存储、智能分析、网络共享、部门间无缝合作的完美解决方案。
仪器特点：
仪器采用激光视频同轴发明技术,应用工业级TFT液晶,构成了全新的视频瞄准系统,从根本上解决了传统仪器瞄准的难题.基于B/S架构的软件,实现真正网络化管理。仪器具有现场数据处理功能,也可方便组合含GPRS与GPS模块的PDA(或者笔记本电脑)实现大规模数据详细分析、实时数据网络传输、部门间即使通讯等功能,已经获得科技部创新基金立项支持,是通过铁道部铁专量具认证的视频智能型激光接触网检测仪器
技术参数：
技术参数：
JZ-DJJ8数字化激光接触网检测仪技术指标
1. 导高：范围3000～15000mm，精度±2mm；
2. 拉出值：范围±1000mm，精度±4mm；
3. 线岔中心：精度±4mm；
4. 500mm处高差：精度±3mm；
5. 轨距：范围1410mm～1470mm，精度±0.5mm；
6. 水平（超高）：范围±200mm，精度±0.5mm；
7. 红线：精度±2mm；
8. 侧面限界：精度±2mm；
9. 结构高度：精度±3mm；
10. 支柱垂直度：n‰(n精确到0.1)；
11. 非支：精度±3mm；
12. 跨距：范围：70m；精度±5mm；
13. 定位器坡度：1:n(n精确到0.1) ；
14.自由测量：水平距精度：±4mm；垂直距精度：±3mm；
15.重量：主机2.8kg 测量架：3.9kg
尺寸：（单位：mm）
主 机：230（长）×80（宽）×205（高）
测量架：1622（长）×70（宽）×50（高）
激光测量仪操作手册
1概述
“JZ-DJJ8数字化激光接触网检测仪”采用激光无合作目标测距技术和光栅测角技术、传感信息融合技术、视频成像技术进行数据采集。并可基于B/S架构的网络化数据分析软件能实现数据的智能化分析和数据共享的现代化数据采集终端。
1.1仪器放置标准

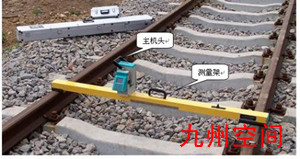

将测量架放置于待测目标下方的轨道面上，拨动测量架右端的轨距手柄，使测量架两端的固定测脚和活动测脚都紧靠钢轨内沿。保持测量架与轨道基本垂直。将主机放置于测量架的定位盘上，并使旋紧旋钮处于旋紧状态。

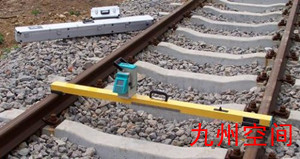

处于测量状态的JZ-DJJ8型测量仪
1.2开机
打开电源开关后，按下键盘上“开/关”按钮，显示屏出现“请向右旋转主机”，根据提示用手轻轻旋转主机头(禁止快速旋转)，直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。
1.3瞄准
仪器的显示屏中央有白色十字丝，通过前后挪动测量架和旋转主机头，当十字丝中心与待测目标完全重合时，则表明已瞄准。
瞄准时，可先用手转动主机头进行粗调，然后根据需要可旋转微调旋钮进行微调，直到对准目标。在光线较弱的情况下也可以按“长光”键打开长光用眼睛观察红色激光点辅助瞄准。
1.4测量
在正常测量状态下，瞄准目标后即可按下相应功能键进行测量，并显示测量结果。如果没有瞄准目标则提示“进入盲区或未对准目标请重新测量”。
JZ-DJJ8型激光测量仪控制表盘
2操作方法
2.1导高、拉出值、钢轨轨距和超高的测量
①将仪器按“仪器放置标准”放置；
②正常测量状态下瞄准目标后，按下“测量”键，即可显示结果
③重复按下“测量”键进行测量，显示屏上的数据也会随之更新。
④按下“返回”键可以由数据显示界面切换到图像瞄准界面。
⑤按下“长光”键可以发出一束指示激光，同时从数据界面切换到图像瞄准界面。
2.2轨面标准线、侧面限界测量
①将仪器按“仪器放置标准”放置；
②正常测量状态下，瞄准支柱上的轨面标准线，此时可以打开长光方便瞄准。瞄准后按下键盘上的“轨面标准线”键，即可在显示屏上显示结果。
（轨面标准线标高以支柱侧轨道面为基准，轨面标准线比基准轨高记为正，低记为负。）
2.3 线岔500mm处高差测量
①将仪器按“仪器放置标准”放置于“500mm处”下方的轨道面上
②瞄准条接触线后按下键盘上“500mm”按钮，显示屏上就会出现高度1 的数值（即本条接触线的导高），等待1秒后，仪器会提示“请测量第二点”并切换到图像界面，瞄准第二条接触线，按下“测量”键，显示屏显示500mm处高差数值，数值为正表示条接触线比第二条接触线高；显示屏同时显示高度1的数值和线距的数值。
③当显示屏显示的线距数值接近500mm时按“确认”键完成测量。2.4输电线、接触线高差
①将仪器按“仪器放置标准”放置；
②正常测量状态下瞄准输电线后，按下键盘上“输电线”按钮，显示屏上就会出现高度1 的数值，等待1秒后，仪器会提示“请测量第二点”并键切换到图像界面，瞄准接触线，按下“测量”键，显示屏上显示高度２，按下“确认”键，显示屏上显示高差值并结束本次测量。示例如下：
2.5定位器坡度测量
①将仪器按“仪器放置标准”放置；
②正常测量状态下，瞄准定位器的近端，按下“定位器”按钮，仪器会提示“请测量第二点”，然后瞄准定位器的远端，按下“测量”键，显示屏上就会显示结果。示例如下：
2.6线岔中心测量
①将仪器按“仪器放置标准”放置；
②正常测量状态下瞄准岔心，按下“线岔”按钮，就会有“请输入内轨距”的提示语，读取测量架上轨距刻度尺数值，输入完成按“确认”键，即可显示结果。示例如下：
2.7线岔始触区测量
①将仪器按“仪器放置标准”放置；
②转动主机头，瞄准线岔中另一线路接触线，按测量健，将得到的拉出值与该线岔的始触区数据（160km/h以下为550～800mm；160km/h即及以上为600～1050mm）进行比较，通过前后移动测量架，找出改线岔的始触区
3注意事项
3.1观察分划板、瞄准物镜、激光发生器为精密光学器件，严禁用手或硬物触碰。
3.2测量时，不可直对太阳等强烈光源或其它强光反射物体。
3.3提携主机时，只能手握提手，提携测量架时，严禁直接用手拿持滑块。
3.4激光测量仪发出的激光应尽量避免直射眼睛。
3.5完成测量作业后，要及时将一次装入专用箱中，避免意外损坏。
3.6雨天作业完毕后后应及时用干棉布将仪器擦干。
