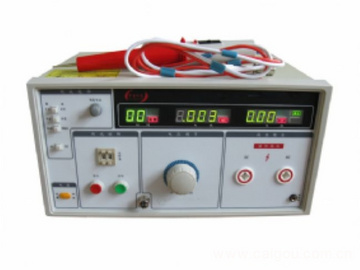

JZ-2670B 耐压测试仪
该仪器能检测被测试仪器或材料的绝缘强度等技术指标，被广泛用于电工器材、电器、变压器、电源线、电度表、电机、电源插
头座、电缆线等的耐压测试，适用于电视机、电风扇、收录机、电冰箱、洗衣机、微波炉、电吹风等家用电器以及仪器、仪表等电子
整机的耐压测试。
■ 技术参数
◎ 测试电压：AC/DC 0～5（kV）
◎ 电压精度：0.5～5（kV） ≤±5%
◎ 漏电流范围：AC 0～20（mA）DC 0～10（mA）
◎ 漏电流精度：AC 0.2～20（mA）≤±5%
DC 0.2～10（mA）≤±5%
◎ 输出波形：50Hz 正弦波形或直流
◎ 输出功率：AC 300VA
◎ 重 量：约 15kg
◎ 体 积：350×280×150
◎ 电 源：AC 220V±10% 50Hz±5%
产品特点
继电器：该电器控制 220V 电源是否接到调压器上，从而控制输出高压的接通或切断。
电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。
高压变压器：调节调压器旋扭，升高高压变压器的输入电压，从中得到高压。交流电压直接输出，直流电压在变压器次级 0.707 处
抽头经半波整流滤波后输出。
电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测信号给控制器。
控制器：根据来自电流检测器及启动、复位钮、定时器的信号,控制继电器是否接通及报警电路是否报警。
定时器：按启动钮后,输出高压接通，定时器开始定时，定时时间到后，通过控制电路使高压断开，从而达到定时测试的目的。
报警：在测试过程中，当漏电流超过所设定的漏电流预置值后，由驱动块 Ne556 推动蜂鸣器及超漏灯发出声光报警，同时自动切
断高压。
