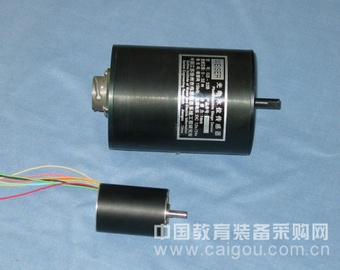

100型引张线位移传感器
1 特点
1、数字化传感器，长期稳定；
2、无温漂、时漂，直线性输出；
3、高分辨力、高精度；
4、抗电磁干扰，即使停电后再通电，输出数据依然正确；
5、能与显示、采集记录装置配套使用，实现过程监控。
2 用途
100型引张线位移传感器主要用于监测土石坝内部的水平或垂直位移。它可以与NYW－100型等引张线式水平位移计现有的锚固板固定盘、伸缩头分线盘、铟瓦丝、保护管、人工读数尺等装置配套使用，完成引张线位移的数字化检测、数据传输及多点监控数据自动采集。
3 构造、工作原理
100型引张线位移传感器的核心部件是非接触式全量型光电开关旋转编码器和组合测轮。传感器安装于观测房内。它可以用连轴器直接与原仪器的换向轮连接，检测引张线的位移量，也可以用组合测轮直接检测引张线的水平（或垂直）位移变化量。引张线伸长或缩短，传感器均会输出10-14bit格雷码编码电信号。该信号只与引张线的位移量有关，不受温度变化的影响，抗强电磁干扰，性能长期稳定。
100型引张线位移传感器的分辨力可达0.05mm，测量精度达0.5mm～1mm，性能优于其它类型的传感器。传感器输出的数字信号可以直接转换成RS485/232串行数据输出。在一对双绞线上可同时联接16-64个传感器，实现多点监控及数据自动采集。
4 传感器技术参数
量程：20、40、80、100、200、400、800；
分辨力：0.05mm、0.1mm；
测量准确度：±0.5m；1mm；
输出码：格雷码10-14bit；
输出接口：RS485/232（选装）、4-20mA（选装）；
电源电压：12V/24V DC；
功耗：30mA、50mA；
温度范围：-25～+80℃；
尺寸：Ф90×80（100mm量程）。
