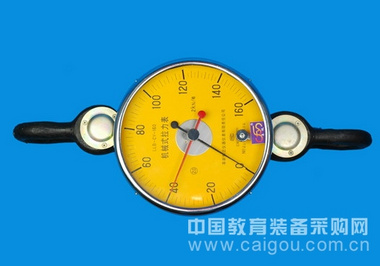

JZ系列机械式拉力表是我公司自行设计、生产的。本产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。具有使用方便、读数清晰、性能稳定、安全可靠等优点。
一、用途
本产品用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。

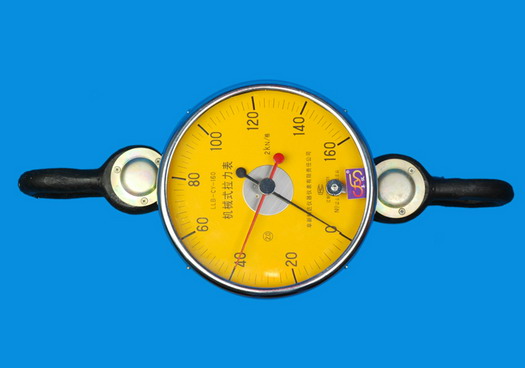

全国各大油田是我公司的主要用户。机械式拉力表应用在钻井作业中，指示钻杆悬重，防止卡钻、打钻事故；应用在井下作业施工中，指示修井作业车绞盘牵引力的大小，防止井管拔脱和井架损坏，起着重要的安全防护作用。由于夜间作业时野外的照明条件有限，造成表盘读数不清楚，给作业工人带来较大的困难，有时会影响钻井、修井的质量或造成不安全的隐患，给生产带来了较大的负面影响。针对这个问题，我公司于一九九八年研制了荧光盘面的拉力表（JZ-CY80、120、160三种型号）。它的原理是在原拉力表的基础上，表盘覆盖一层美国3M反光膜。夜间作业时，在同样照明的情况下，盘面亮度、清晰度都有非常明显的提高，作业工人能清楚的看见盘面数值，有效的避免了错误操作，给广大用户带来了极大的方便，提高了劳动效率。经辽河油田、大庆油田三年的试用，用户普通反映很好。
二、结构及工作原理
1、结构分三部分：连接件部分、放大装置部分、显示部分。
2、工作原理
当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成正比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。
三、主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S
3、测力仪表的灵敏度应小于或等于满量程载荷0.5%

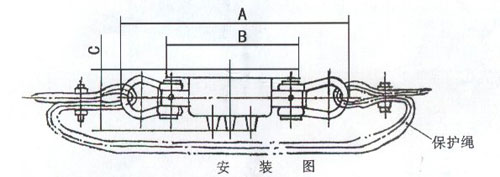

4、型号、测量范围、外形尺寸、重量
| 力表型号 | 测量范围（kN） | 外形尺寸（mm） | 重量 （Kg） | ||
| A | B（Ф） | C | |||
| JZ-10kN | 0-10 | 620 | 225 | 160 | 16 |
| JZ-30kN | 0-30 | ||||
| JZ-50kN | 0-50 | ||||
| JZ-80kN | 0-80 | 620 | 225 | 160 | 16.5 |
| JZ-120kN | 0-120 | 650 | 225 | 160 | 20 |
| JZ-200kN | 0-200 | ||||
| JZ-C80 | 0-80 | 650 | 280 | 160 | 17.5 |
| JZ-C120 | 0-120 | 650 | 280 | 160 | 20 |
| JZ-C160 | 0-160 | ||||
| JZ-CY80 | 0-80 | 650 | 280 | 160 | 17.5 |
| JZ-CY120 | 0-120 | 650 | 280 | 160 | 20 |
| JZ-CY160 | 0-160 | ||||
| 井深（m） | <1500 | 1500-2500 | 2500-3000 | 3500-4000 | >4000 |
| 选型（kN） | 50 | 80 | 120 | 160 | 200 |
  （拉力表在辽河油田曙光采油厂修井作业中使用） |
 |
