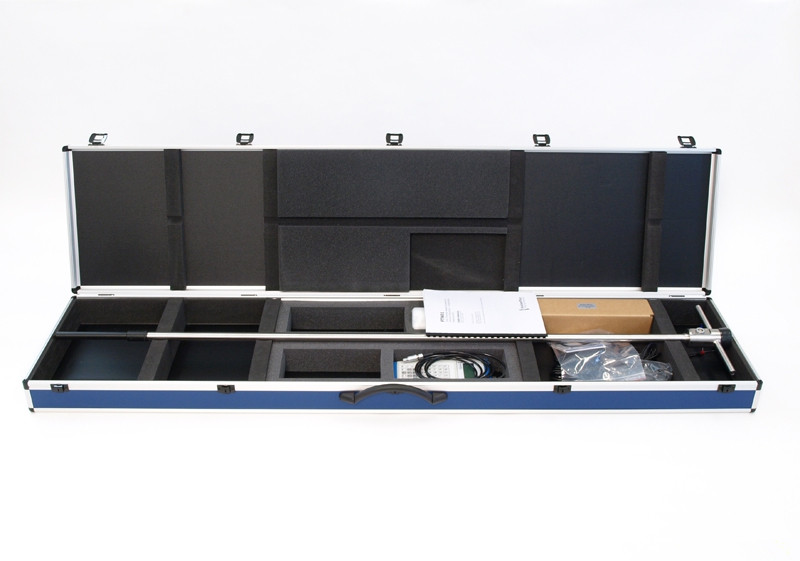

FTN01热导率测量仪 FTN01热针系统，测量热阻和热导率

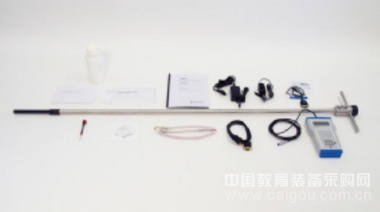

FTN01是一个现场热针系统，可以快速的，现场测量出热阻或土壤热导率，尤其是用于高压电缆的埋藏深度应用上。FTN01设计之初集中在为用户节省时间上，同时还可以提供足够的现场测量精度。传感器是一个非稳定状态探头(NSSP)，TP09，安装在LN01的顶部。系统通过一个手持的控制和读取单元来操作——CRU01。
测量方法是基于所谓的非稳定状态探头(NSSP)技术，其使用一个探头(也叫做热性能传感器或热针)，探头中既有加热导线也有温度传感器。把这个探头插入到土壤中进行测量，从土壤的热阻（或反值，传导率）的加热步骤开始，开始计算。FTN的测量依从IEEE的土壤热阻测量指导(IEEE标准442-1981)，也依从ASTM D 5334-00土壤和软石热导率测试方法标准。FTN主要应用于高压电缆和加热管线线路调查。
一个NSSP由一个加热导线，一个表现完美的线源，一个可测量此源温度的温度传感器。探头插入到土壤里面进行测量，NSSP的原理依赖于独立的线源特性： 在温度上升的短时周期后，?T，仅依赖于加热功率，Q，以及介质热导率，λ：
?T = (Q / 4 π λ) (ln t + B)
?T单位是K，Q单位是W/m，λ单位是W/mK，t 是时间，单位是s和B是一个常数，在测量加热期间，加热温度的时间可以计算出来(对于FTN，典型为5分钟)，λ也可以被计算出来。
适合于现场测量：FTN01起初设计是用于野外现场测量，也就是不需要外接电源即可实现测量，而且系统有足够的强度可以通过手动插入到大部分普通的土壤内部。系统的运行作为一个独立的单元，通过CRU内部电池供电。系统可以通过一个12VDC电源进行充电，也可以使用一个CA01汽车电源适配器，或者使用WSA01插座适配器从220/110 VAC 电源上充电。
节省时间：很多电缆和管线被埋藏在大约1.5米深的地下，通过LN01长叉，1.5 m长，就可以为该系统服务，避免要挖一个比较大的导深孔。一般来讲，在测量深度之上钻一个小直径的孔（用钻），然后把LN01长叉插入。探头TP09自己（在LN01的尖上17 cm处)直接向下（可以使用榔头或用手按压）插入到没有收到任何干扰的土壤里面。
自动处理：自动处理：CRU01自动处理测量数据，给出一个终结果和一个测量质量指示，CRU01可以存储30个测量。为了查阅，终结果更适合检查并重新计算，通过电子表格软件（如EXCEL）或一个数据程序分析测量数据。
本地标定：整个系统稳定性的确认可以在甘油中重复测试完成，这个测试也可以在野外现场完成
建议使用：
线路调查
土壤和软石研究
技术性能参数
测试方法：ASTM D 5334-00和 IEEE标准442-1981
数据分析：CRU进行步分析，第二步在PC上查看存储的数据(可通过ASTM)
范围(λ)：0.1——6 W/m.K(所有已知土壤)
TP温度范围：-30——80℃
CRU温度范围：0——50℃
精度(@ 20 °C)：±(6% + 0.04) W/mK
测量循环周期：300 s (典型)
供电需求：可充电，12V，2 Watt ()，一般情况从汽车电源获取
数据存储：>30个测量
LN，TP长度：1.5m，0.17m
CE认证：获取CE认证
软件：包含在系统内，可通过RS-232下载新的软件
数据通讯：RS232串口通讯
ISO需求：适合用于被ISO鉴定的实验室
