详细说明

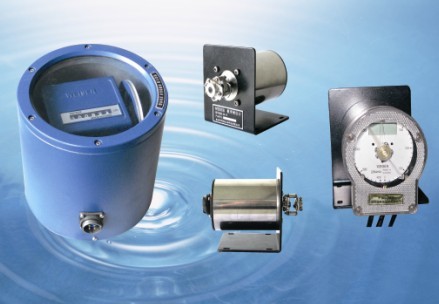

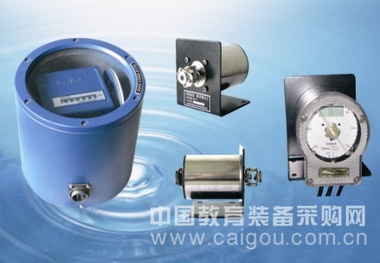

JZ-10型闸门开度传感器 （闸位传感器）是针对闸门测量的特点，采用光电值式或机械式编码器，在内部以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量等多种方式可供用户选择。该传感器安装方便、适应性强，稳定可靠，集检测与A/D转换为一体，具有断电记忆功能。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。其功能、特点、可靠性等深受广大水利水电工程技术人员的信赖和好评。
技术指标如下：
该传感器的技术指标主要取决于所配编码器，可选配的编码器有：
光电系列： GD-1024、GD-4096/64、GD-8192/64、GD-16384/64、GD-32768/64；
机械系列： | 测量范围 | 5m、10m、20m、40m、80m、160m … | 精 度 | ±0.1%×量程±1 |
| 分 辨 率 | 与所配编码器有关，如配编码器GD-32768/64，则每周分辨率512码，连续转64圈。 | 工作电压 | DC12-24
DC5V-30V |
| 输出信号 | 基本型：并行格雷码（B）
智能型：RS485串行通讯接口（C）、4-20mA标准模拟量（A） | 测量误差 | ±1cm、±1mm |
| 传输距离 | 基本型：传输距离400m（小于400KHz），智能型：传输距离：2Km |
| 连接方式 | 齿轮连接方式、弹性联轴器连接方式、偏心联轴器联接方式、测绳挂轮重锤方式、链条链轮连接方式、弹簧自收缆方式 |
| 环境参数 | 温度： -25℃～85℃； 相对湿度： <90%(40℃) | 防护等级 | IP63 |
订货需知：
1、闸门开度传感器量程
2、分辨率
3、传动连接方式
4、输出信号方式
5、信号轴增量方向（面对编码器输入轴）
6、信号输入轴转1周闸位开启高度，若为双层缠绕应提供双层系数及转折点。
