JZ-WGJ水管沉降仪 1 水管沉降仪特点
可连续测记沉降过程；
高分辨力、高精度；
数字化传感器，长期稳定；
无温漂、时漂，直线性输出；
抗电磁干扰，即使停电后再通电，输出数据依然正确；
能与显示、采集记录装置配套使用，实现过程监控。
2 水管沉降仪用途
沉降仪，是埋入式数字输出型沉降仪。它主要用于土石坝、堆石体、道路、地基或填土的内部沉降，特别适合于混凝土面板堆石坝的连续变形观测，并进行数据的自动采集、记录。
沉降仪的传感器是高精度（±0.5mm）、高分辨力（0.1mm）、高可靠的光电开关旋转编码器，输出数据呈直线性变化，无温度和时间漂移，性能远优于其它类型的传感器。
本仪器的水准传感器、显示记录器可直接与已安装好的各种型号的水管沉降装置（例如：NSC-100型沉降仪）配套使用，变人工观测、记录为自动观测、记录，并提高测记精度。
3 水管沉降仪构造、工作原理

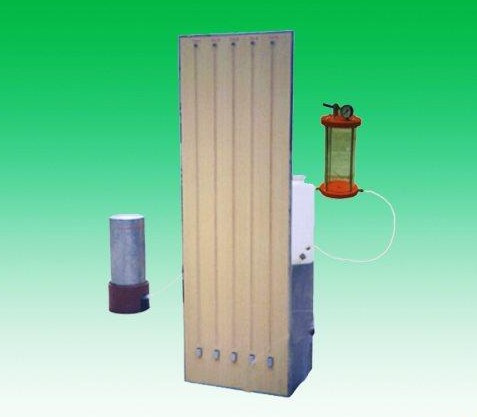

沉降仪由沉降包、沉降盘（沉降基座）、连通管、数字化水准仪、数字采集、显示器等组成。它的工作原理是：埋入坝体内沉降点的沉降包装有溢水管和通气管，用连通管与观测房中水准仪相连接，当沉降包下沉时，沉降包的溢水口产生溢流，并通过排水管排出坝外。沉降点沉降产生溢流时，水准仪的水位亦随之同步下降。观测水准仪的水位变化等同于观测沉降点的沉降高程变化。该观测值与观测房自身的沉降量相加，即为沉降点的实际沉降值。
它的水准仪由全量型光电开关旋转编码器、水准桶、浮子、测量缆、电输出插座等组成，其输出信号为格雷码12～15bit，量程为0-100mm至0-16m，分辨力为0.1mm～0.5mm，可满足各种不同观测需要。
水准传感器具有并行格雷码输出、RS485/232输出（可选）、4-20mA电流环（可选）输出，可方便地与各种显示、记录器配套使用，实现沉降点的自动观测、自动记录。
4 水管沉降仪技术参数
量程：50、100、200、400、800、1000、2000、4000、8000、16000mm；
分辨力：0.1mm、0.125mm、0.25mm、0.5mm；
输出码：格雷码9-15bit；
输出接口：RS485/232（选装）、4-20mA（选装）；
电源电压：12V/24V DC；
功耗：30mA、50mA；
温度范围：-25～+80℃；
水准桶尺寸：Ф250×700（400mm量程）。
