JZ-8型地质罗盘仪 一、用途
JZ-8型地质罗盘仪主要用途可供：
1 测产状：包括走向、倾向、倾角；
2 地形草测：包括定方位（即交会定点），测坡角，定水平；
3 测垂直角
二、主要性能
1 磁针阻尼时间（磁针偏转90°至停留在原位置上的时间）小于15秒。
2 读数误差：
a 磁针转动前后所指示之度数误差不大于0.5°；
b 磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°；
c 测角器的读数误差不大于0.5°。
3 水准器灵敏度：
a 长水准器15′±3′/2mm
b 圆水准器30′±5′/2mm
4 仪器外观尺寸（长×宽×高）为80×70×35（mm）。
5 仪器重量为0.24kg。
三、原理、结构
1、原理：本仪器是利用一个磁性物体（即磁针）具有指明磁子午线的一定方向的特性，配合该度环的读数，可以确定目标相对于磁子午线的方向。根据两个选定的测点（或已知的测点），可以测出另一个未知目标的位置。

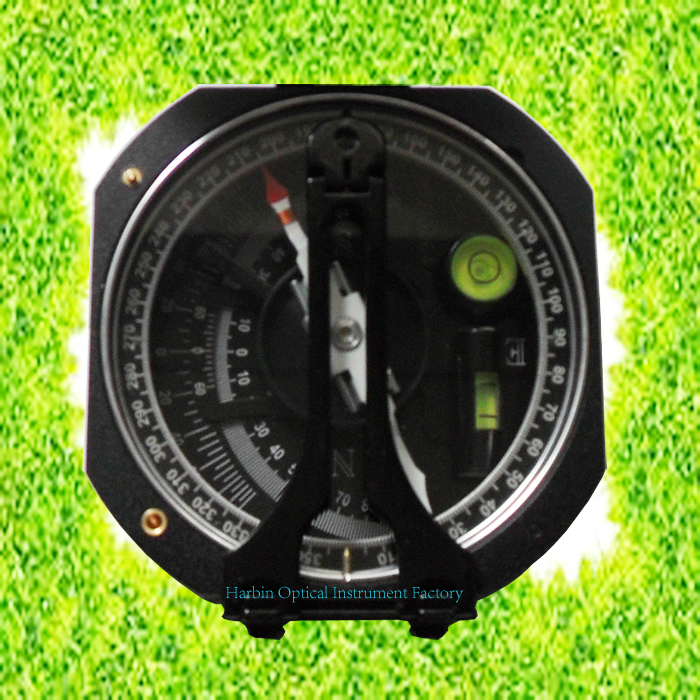

2、结构
仪器由上盖与外壳通过联接合页构成仪器主体。上盖内装有反光镜，可使目标映入镜中。外壳的外部装有长照准器，配合小照准器可瞄准目标。外壳内装有刻度盘和磁针，可以直接读出目标的方位置，圆水准器可以指示仪器的水平位置。长水准器和指示盘供测量坡角用，可以在方向盘的倾角刻度上直接读数。开关为磁针制动机构，在外壳的侧面备有磁偏角调整轴。
该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
