JZ-2A型袖珍经纬仪 一、用途
袖珍经纬仪主要用于：
1 测产状：包括走向、倾向、倾角；
2 地形草测：包括定方位（即交会定点），测坡角，定水平
3 测垂直角
4 作地形图。
二、主要性能
1 磁针阻尼时间 30-60秒。
2 读数误差：1°
3 圆水准器30′±5′/2mm（20℃）
4 仪器外观尺寸（长×宽×高） 77.5×66×20（mm）。
5 仪器净重 <0.2kg。
三、结构原理
本仪器是结构紧凑、体积小、重量轻、携带方便、操作简单并具有精度可靠，性能稳定等特点。
该仪器是利用磁针通过刻度盘读数来确定目标方位的。同时，采用了重垂式测角器配合方向盘上倾角的读数，可以确定目标的各种坡角。

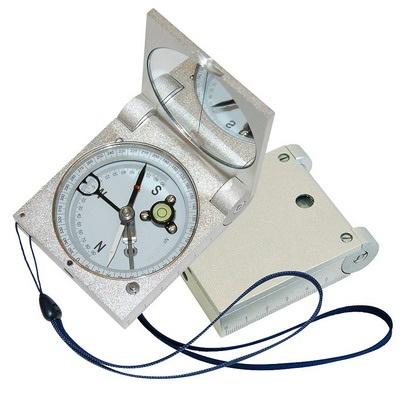

仪器上盖（1）和壳体（10）通过转轴（3）构成了仪器的主体。在上盖上装有反光镜（2），可使目标映入镜中，在壳体内装有磁针（13）和刻度盘（5）可直接读出目标的方位值。同时装有方向盘（12）、测角器（11）、园水准器（6），按动壳体背面的制动钮，通过测角可以在方向盘的倾角刻度上读出目标的各种角度。园水准器可以指示仪器的水平位置。壳体的上面的还装有磁针开关（4）和照准尖（9），壳体的正面备有齿轮轴（8）供磁偏角调整之用。壳体侧面刻有60mm刻度尺供绘图用。
四、使用方法
（一）测产状（包括走向、倾向、倾角）
1 测走向
走向即岩脉在水平上投影的方向。测走向时，将仪器上盖（1）打开到极限位置，启动开关（4）放开磁针，调好本地区的磁偏角，将仪器两个长边靠在岩层的特征面（具有代表性的面），保持圆水泡居中后，磁针北极所指示的度数即为岩层的走向。
2 测倾向
倾向即垂直于走向所批示的面的方向。测倾向时，用仪器的短边或上盖背面贴紧岩层的特征面，使圆水泡居中后，磁针北极所指示的倾向。
3 测倾角
倾角即垂直于走向水平面夹角的夹角。测倾角时，将上盖打开到极限位置，锁住磁针，使仪器的侧边垂直于走向而贴紧岩层的特征面，按动壳体背面的制动扭（点动2-3次），测角器在方向盘上所指的度数，即为岩层的倾角。
因为走向和倾角是互为90°的关系，所以在实际测量中，走向和倾向两个因子，只需测其中一个即可，一般情况下只测出走向就行了。
（二）地形草测
1 定方位
定方位也叫交会定点，即目标所处的方向和位置。打开仪器上盖，放开磁针，用右手握紧仪器，反光镜背向观察者手臂（当目标在视线下方时，反光镜朝向手臂）并贴紧身体减轻抖动，再用左手调整反光镜并转动身体，使目标映入反光镜并为镜线所平分，同时使照准尖与镜线重合，并保持圆水泡居中，这时磁针北极所指示的度数即为该目标所处的方向。
按照同样的方法，在另一侧点对该目标进行测量，这样两个测点对同一目标进行的测量得出两线沿着测出的度数，相交于目标，就得出目标的位置。
2 测坡角
坡角即由测点到目标的连线与水平面的夹角。测量时打开上盖至90°，锁住磁针，右手握住仪器壳体使测器向下，然后观测照准尖、视孔线和目标瞄准后，用右手食指按动制动扭2至3下，这时测角器在方向盘上所指度数即为该目标 坡角。
如果仪器可以直接接触目标的坡面时，只需将仪器的测量面贴紧目标的特征面，按动制动钮2至3下，则测角器在方向盘上把指度数，即为该目标的坡角。
3 定水平线
定水平线即确定两个或数个目标是否在同一水平面上。测量时将上盖打开至90°，通过照准尖、视孔线瞄准目标，然后按动制动扭2至3下，记下测角器所指度数。再在同一测点、同一高度，用同一方法测量另一目标，若测角器所指度数相同，则表明这两个目标位于同一水平面上。
（三）测垂直度
交仪器上盖打开至极限位置，锁住磁针，用仪器的长边靠在物体特征面上，按动制动扭2至3下，若测角器指示90°时，则说明该物体是垂直的。
（四）作地形图
在图面上，将仪器有刻尺的一面放在测点上（或已知的目标上）。转动仪器，使磁针北极指导度数与实地测量的度数相同时，即可在该边画一直线，此线即为目标所测点的方向线，该目标的两条方向线的交点就是此目标的位置
