一、风速仪用途概述：

1）主要技术参数

履带吊风速仪是建筑机械（起重机、履带吊、门吊、塔吊等）用于测量风速的装置。 用它可以实现设备风速指示数字化及自动化，是相关设备不可缺少的风速检测设备。

履带吊风速仪是由智能测控仪表、风速传感器和电缆线三部分组成。智能测控仪表采用单片机及相应的外围电路模块组成，显示部分采用双窗口高亮数码管显示。本风速检测传感器采用海洋军用的高精度测量风速传感器，它与传统产品相比，具有精度高、量程宽、输入线电阻高、观测方便、稳定可靠等优点。

2）功能

本产品融电子技术、微电脑技术为一体。其主要功能如下：

a、 能够自动检测风速信号并输入仪表进行微机处理；显示风速和风力等级（可通过按键切换显示）

b、  安装在固定位置可以自由转动仍然保持与地面垂直，可自由平衡在±800，有阻尼功能。

c、  仪表能自动报警预先设定的参数。如：预设风速报警值

3）特点

a、 主板核心采用自主开发 MS51单片机主板及其配套的标准I/O板卡，外加相应的信号调理模块，对数据采集及输出控制可灵活变更，可靠性进一步提高；

b、 低功耗，数字电路全部采用 CMOS芯片；

c、 有断电记忆功能，可以长期连续工作；

d、 有很强的抗电磁干扰功能；

e、 安装调试全部键盘操作，给用户更改起重机工况后调整带来极大方便；

f、 仪表背板接线端子方便、清楚；

g、 具有声音报警功能；

二、风速仪系统构成

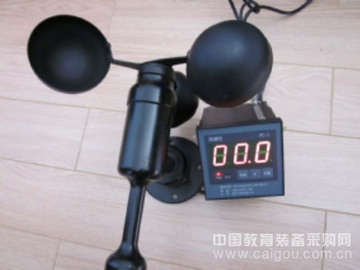

FC-1履带吊风速仪由风速传感器、主机、传输电缆等附属装置构成。

1、测风传感器

风速传感器的风杯由高耐候性、高强度、防腐蚀和防水金属制造，传感器壳体使用铝镁合金成形，内部电路均经过喷涂三防漆处理，整个传感器具有很好的耐恶劣环境的适应性。

风速传感器输出为频率信号、4~20mA电流信号、0~5V或1~5V电压信号。

2、主机

　　 风速仪主机由信号处理电路、单片机电路、数码管显示器、报警控制电路组成， 机箱采用 ABS工程塑料壳体，箱内配有高可靠供电电源，具有极可靠的抗电磁干扰能力，高低电压保护能力，能保证主机在－20℃～60℃,湿度10％─95％范围内均能正常工作。

3、自动报警电路

当风速超过预警风速时，会声音自动报警，提示工作人员注意。

三、现场安装调试及使用

1、安装说明:

测风传感器的安装：

a、 风速传感器应安装在相距 500-600mm水平面距地面或船甲板高度的支架上。

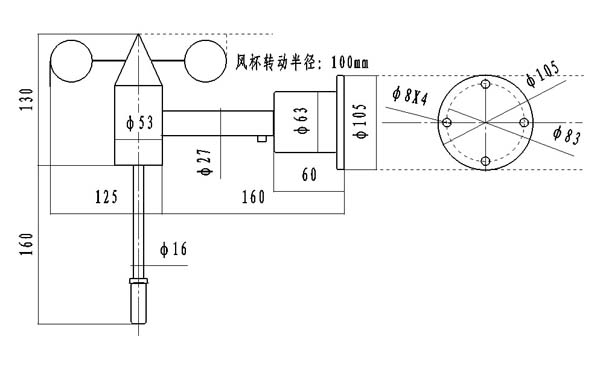

b、安装尺寸如下：

2、使用说明：

在正常工作时：窗口风速显示当前实时的风速；按风速和风力键切换后显示的是风力等级；

在设置运行时：窗口显示的是风速报警值

设置报警：正常使用时，按设置键不放再按增加键就可以改变风速的报警值，设定完后自动回到测试显示界面。

附表：
