多普勒明渠流量计/在线式多普勒明渠流速仪/在线明渠流量计
多普勒明渠流量计/在线式多普勒明渠流速仪/在线明渠流量计JZ-HBJS设备是用于测量非满管、开口排放的渠道液体流量的仪表。可广泛应用于化工、电力、冶金、矿山、水利等行业。生产和检定标准依据《速度式流量计》检定规程JJG198-1994。
1. 应 用

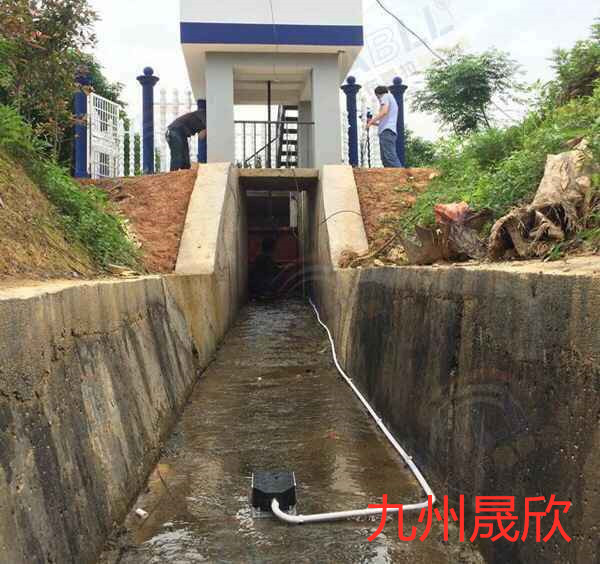

城市供水引水渠
污水治理流入和排放渠
工矿企业化工液体、废水排放渠道
水利工程和农业灌溉用渠道
泄洪闸门流量测量
2.特 点
对渠道的截面形状、尺寸无特殊要求。
可以不停水安装、维护。
不阻流，无水头损失。
渠道的截面较大时采用多点法测速，实现高精度测量。
可测量正、反两个方向的流量和流速。
测量范围大，准确度高。
可用于槽堰式或其他方式明渠流量计的标定设备。
3.测量原理
采用于多普勒定律，计算声波的频移，可以测量 水底到水面的平均流速，在结合水位断面计水流量。
5.多普勒明渠流量计/在线式多普勒明渠流速仪/在线明渠流量计设备配置
序号 | 设备名称 | 单位 | 单价 | 设备技术指标 | |||
一 | 流速测量装置 | ||||||

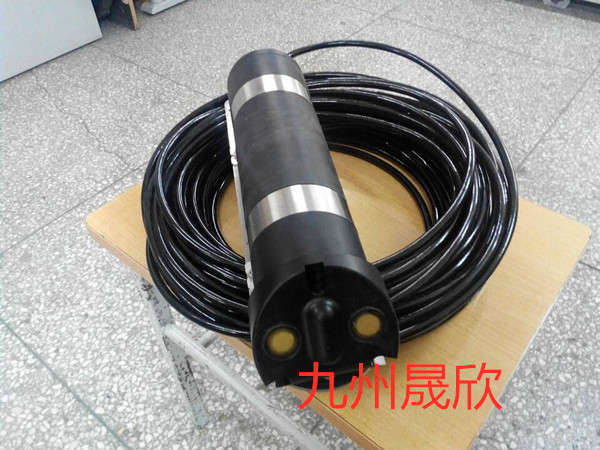

1 | 多普勒流速传感器 | 1只 | 1、流速精度：1%； 2、流速范围： 0.01-5m/s； 3、测量线性度:优于0.5％，重复性精度:优于0.2%， 4、内置压力水位计5m量程，精度1cm 分辨率1mm 5、温度范围：-10℃～60℃； | ||||
2 | 流量结算仪 | 台 | 1、能同时采集多个实时流速， 2、能实时采集水位数据 3、根据水力学模型结算断面流量， 4、能显示水位、断面平均流速、流量、水量值 5、工作温度：-10℃～60℃ | ||||
二 | 数据采集传输 | ||||||
2 | 通讯模块 | 台 | 1）支持双频GSM/GPRS.支持使用STK卡，符合ETSI、GSM phase2+标准； 2）具备RS-232/422/485接口。或TTL电平接口，使用方便、灵活、可靠。数据终端永远在线； 3）具备动态数据中心域名和IP地址，数据传输支持单通道单中心或多通道多中心；可远程设置和修改IP地址等配置参数。 4） 具备短消息数据传输通道，具备主备数传输通道，支持多数据通道； | ||||
三 | 辅助设施 | ||||||
1 | 防雷模块 | 1套 | 电源避雷设备 1） 工作电压220V 2） zui大持续工作电压320V 3） 标称放电电流20KA 4） zui大放电电流40KA 信号避雷器 1） 工作电压12V 2） zui大通流容量50KA 3） 标称通流容量10KA | ||||

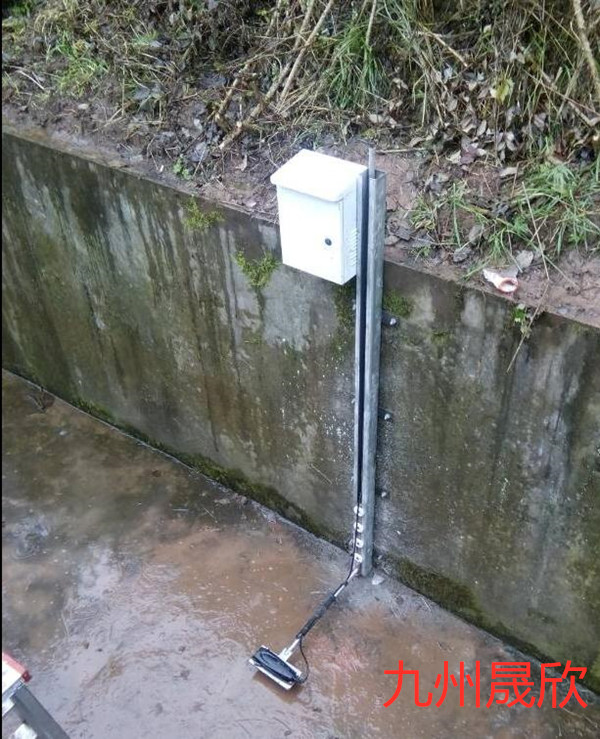

2 | 传感器安装滑轨支架 | 1套 | 1、不锈钢材料制作；2、保证换能器安装位置精度≤1mm;3、充分的防护结构（防盗、防破坏）按2500预算 不同场合价格有不同 | ||||
3 | 机箱及插件 | 1套 | 1、材质：不锈钢；2、板厚≥1.5mm; 3、所有设备集成于箱体内； | ||||
太阳能供电部分 | |||||||
1 | 100瓦太阳能板 | 1只 | 单晶硅， | ||||
2 | 太阳能充电控制器 | 1只 | 30AH 工业级，液晶显示控制 | ||||
3 | 蓄电池 | 1只 | 风帆63AH 电池12V，免维护 | ||||
4 | 太阳能立杆 | 1只 | 3米立杆，太阳能安装支架，地笼 | ||||
小计 | |||||||
软件平台（根据实际需求计算费用） | |||||||
设备安装调试费用（业主自行安装）
| |||||||
