表面雷达流速水质系统、表面雷达流速传感器

表面雷达流速水质系统、表面雷达流速传感器
<
  • 表面雷达流速水质系统、表面雷达流速传感器
  • 表面雷达流速水质系统、表面雷达流速传感器
>
产品报价: 29800
留言咨询
加载中
九州晟欣
JZ-12V-W2
北京九州晟欣科技有限公司
高教
北京 昌平区
详细说明

  雷达流速水位一体传感器、雷达表面流速水质站、表面雷达流速流量站 JZ-12V-W2本产品主要应用于灌区的明渠量水,通常选用在标准的断面进行测量

  概述:本产品主要应用于灌区的明渠量水,通常选用在标准的断面进行测量。测量断面应满足以下条件:

  1.河道平顺、液态稳定、风浪较小的断面;

  2.无冲淤变化;

  3.不受回水跌水影响;

  4.经率定验证点流速与断面平均流速的关系稳定。

  原理:雷达流量计集成雷达水位计和雷达流速计,采用24G雷达测量水面距离和流速。

  雷达水位计天线波束角为11×11°,雷达天线角度为14×32°,水位计照射水面时,照射区域类似一个圆;雷达流速计照射水面时,照射区域类似一个椭圆区域。

  雷达照射水面区域边界与安装高度成正比,给出安装高度为1米时,水位计和流速计波束照射水面时A、B、D参数值,实际安装高度(单位:米)乘以下列值即为实际对应参数

  应用场合:灌区,明渠,在线流量测量

  技术参数:

供电电压9~24V直流
电流(12V供电)正常工作时280mA左右,休眠小于1mA。
工作温度-35℃~70℃
防水等级IP66
发射频率24.00~24.250GHz
测速范围流速:0.05~15m/s(与水流情况有关) 水位:0-10米
测速精度流速:±0.05m/s ;±1%FS            水位:±5mm
距离分辨力流速:0.01m/s                       水位:1mm
波束角度12°
安装高度0~35米与流态有关,建议安装高度<5米
垂直角度30~70°建议55~60°;横滚角建议<±2°
尺寸210 X 110 X 100mm

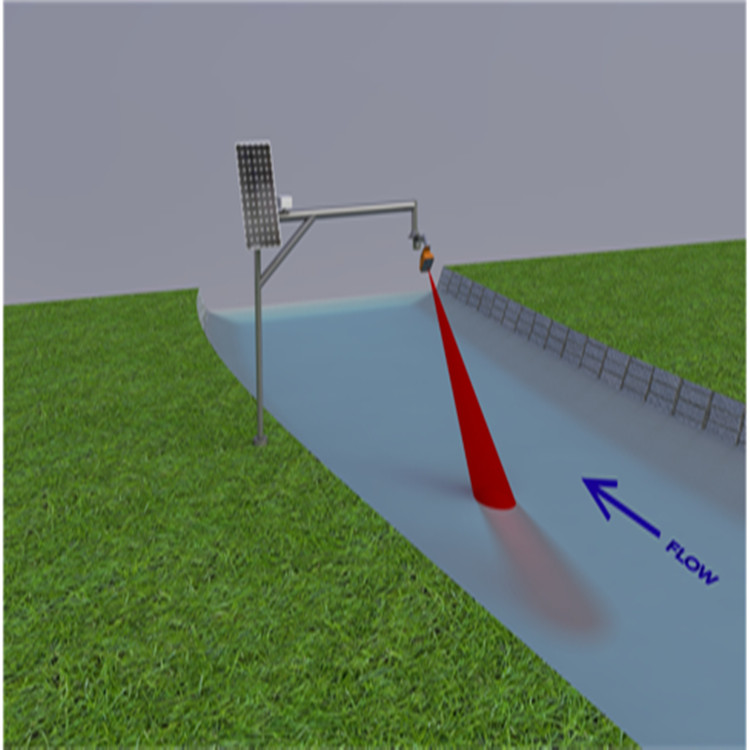

  安装示意图如下:

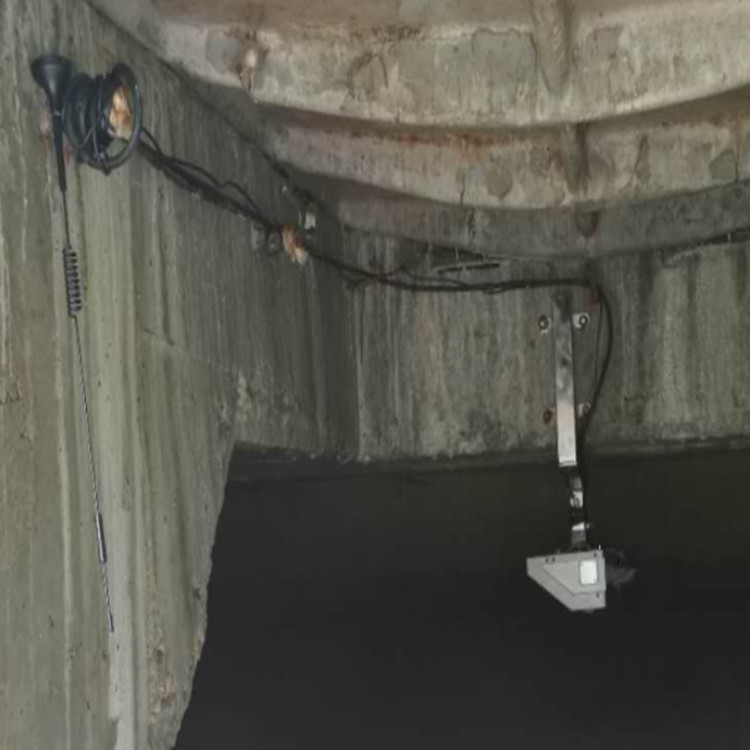

  安装图片如下:

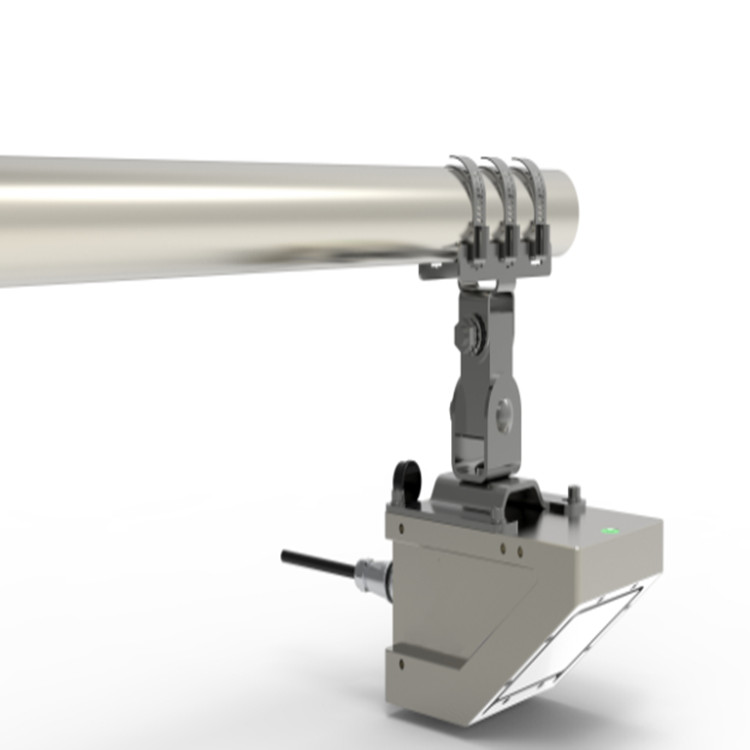

  传感器图片如下:

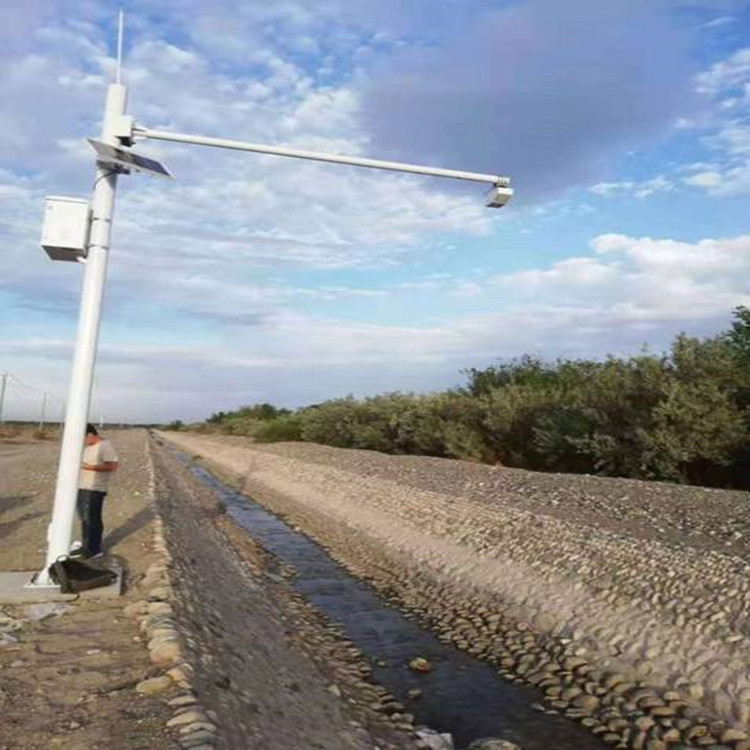

  施工案例图片如下:

  产品配置

  根据客户需求及项目需要,整体配置如下:

名称型号数量参数
雷达流速水位一体传感器JZ-12V-W21个流速:0.05~15m/s(与水流情况有关) 水位:0-10米

流速:±0.05m/s ;±1%FS            水位:±5mm

流速:0.01m/s                       水位:1mm

数据采仪集JZ-HB1台多通道数据采集,液晶屏幕显示,带232和485接口,LCD背光,进行数据采集、存储、及显示;供电方式:220V交流/12V直流并存
金属防护箱大防护箱1个野外防护箱,防湿防潮,内置隔板,外置锁具,内装采集仪,蓄电池,太阳能控制器等
3米支架JZ-31套金属喷漆式支架结构,钢质材料设计,牢靠稳固,带防风拉锁,外观美观,承载防护箱、传感器、太阳能等,功能齐全,安装方便,抗腐蚀处理,抗风能力强,可安装十多种辐射传感器,安装高度符合标准要求,可完全适用于野外无人值守观测站点
防雷装置标准1套避雷针1根,避雷线及附件、避雷角钢1套
市电供电标准1套电源稳定、牢靠,可持续给系统供电
串口通讯标准1套RS485通讯线1根,线长20米;RS232通讯线1根,线长10米;232转485转接头1个;USB转232转接线1根
4G DTU模块标准1套采用TCP透明传输,数据传至监测软件(自配SIM卡)
单机版监测站软件标准1套可导入导出数据,绘制波形图、报表、数据上传、参数远程配置等功能
物联网云平台选配1套B/S架构无线系统平台,可导出数据,绘制波形图、报表、数据上传、参数远程配置,支持PC、平板、手机登录查看,即可使用分配的用名和密码进入管理平台。
手机客户端选配1随时随地进行数据监控、查询及控制,方便稳定
