delsys便携式肌电信号采集及人体动作识别设计方案

中国教育装备采购网 2017/5/16 17:39:56 围观1973次 我要分享

  本文设计前端模拟电路采集人体手臂、腿上的表面肌电信号,并进行一定的信号滤波,包括低通、高通,放大后通过美国delsys肌电处理器的A/D实现模数转换,进而简单数字滤波、处理,绘制表面肌电图(sEMG)以及通过特征提取、模式识别等方法,判别人体一部分的简单动作。

  2017年5月25日由美国delsys和世纪天鸿国际集团联合主办的delsys EMG经验交流会在上海交大隆重举行。会议费用全免,有想报名的可扫描二维码进行提交报名。



delsys便携式肌电信号采集及人体动作识别设计方案

  一、方案背景

  肌电信号作为生物电信号的一种,是产生肌肉动力的电信号根源,它是肌肉中很多运动单元的动作电位在时间和空间上的叠加,很大程度上上反应了神经、肌肉的运动状态。从获取肌电信号的来源来看,一般有两种,一种是通过针电极插入肌肉获取,即针式肌电信号,其优点是干扰小,易辨识,但是会对人体造成伤害;另外一种通过电极片获取人体皮肤表面的肌电信号,即表面肌电信号(sEMG),这种方法比较简单,对人体也没有伤害,比较常用。本设计中采集的是表面肌电信号。

  表面肌电信号可以从人体很多部位获取,比如小腿、大腿、腰、后背、颈部等,从不同部位获取的表面肌电信号携带着相应部位的运动和功能信息。例如,腿上的肌电信号反应腿部的运动状态,如行走、跑步、蹲下等。将表面肌电信号用于研究人体运动状态有着非常重要的价值。在医疗康复工程中,表面肌电信号可以用于病人治疗,在仿生学中,delsys表面肌电信号可以用于人工假肢的研究。

  二、方案整体设计



delsys便携式肌电信号采集及人体动作识别设计方案

图1 方案系统框图

  从上面设计框图中可以看出,系统设计主要由5个部分组成,其中滤波与放大是电路设计的主要部分,因为如果采集不到表面肌电信号后面的工作将无法进行。信号转换主要是做A/D转换工作,信号表示就是要绘制表面肌电图。

  三、方案硬件设计



delsys便携式肌电信号采集及人体动作识别设计方案

图2 系统硬件部分设计框图

  硬件设计部分,主要是四个模块:模拟信号模块,微处理器模块,TFT显示模块和电源模块,上图已用不同颜色加以标记。

  四、软件设计流程图



delsys便携式肌电信号采集及人体动作识别设计方案

图3 软件设计流程图

  五、方案实物图



delsys便携式肌电信号采集及人体动作识别设计方案



delsys便携式肌电信号采集及人体动作识别设计方案



delsys便携式肌电信号采集及人体动作识别设计方案

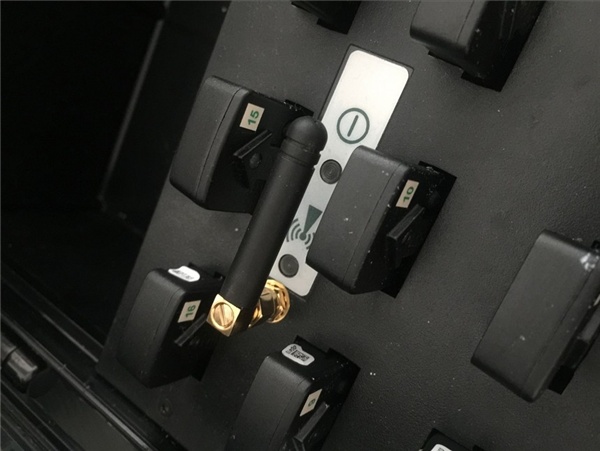

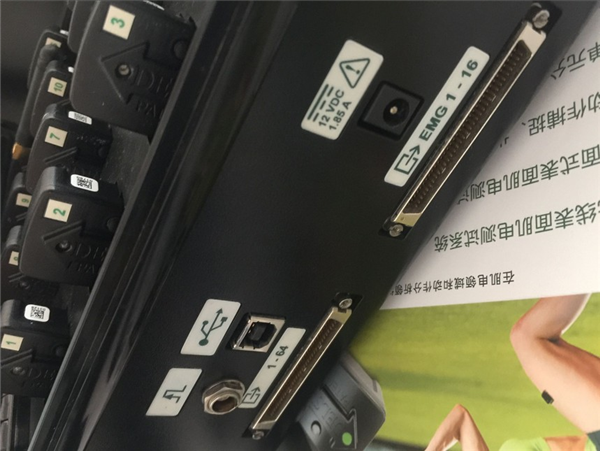

图4 各模块实物图(包括传感器、无线接收)

点击进入北京世纪天鸿康健体育技术发展有限公司展台查看更多 来源:中国教育装备采购网 作者:世纪天鸿 责任编辑:黄磊 我要投稿
