实验名称：柔性电流探头在电容放电瞬态电流的测量
1.电容放电电流特性
电容放电过程中，储存在电容中的电荷通过外部回路迅速释放，伴随高频、大电流脉冲，其波形特征包括：
快速上升沿：放电瞬间电流上升时间可达微秒级（如5us），需高带宽探头捕捉细节；
大电流峰值：储能电容放电电流可达数百安培，需宽量程探头避免信号饱和；
高频振荡：回路电感与电容形成LC谐振，要求探头具备高信噪比和相位一致性。
传统电流互感器因带宽限制和磁饱和问题难以满足需求，而本次实验使用的DK-0700凭借非接触式设计和高频响应特性成为理想选择。
2.DK-0700探头的核心优势
高频带宽与瞬态捕捉能力
带宽覆盖：DC-50Hz至10MHz，满足电容放电脉冲上升时间要求（如100ns脉冲对应3.5MHz带宽需求）；
抗干扰设计：14mV峰峰值噪声水平，结合示波器高分辨率模式可有效抑制高频振荡中的杂波。
2、大电流测量与安全性
量程范围：7A~700A，覆盖典型电容放电场景（如超级电容组或电力电子设备测试）；
耐压保护：线圈耐压3kV，适用于高压电容回路测量，避免击穿风险。
3、灵活安装与校准特性
非侵入式测量：柔性线圈可环绕导体安装，适应狭小空间布局；
3.测量系统搭建与操作流程
1、实验设备：
直流稳压电源PA2002（200V 2A）
高压CBB电容（示例规格：10uf 275V）
品致DK-0700柔性电流探头（10MHz带宽，量程700A）
数字示波器MDO7500A
放电负载：功率电阻
绝缘工具：陶瓷镊子、绝缘手套
2、安全防护措施
高压防护：操作80V以上电压时佩戴绝缘手套，实验区域设置绝缘橡胶垫；
接地保护：电源、电容外壳与示波器共地，消除电位差风险。
3、搭建电路：

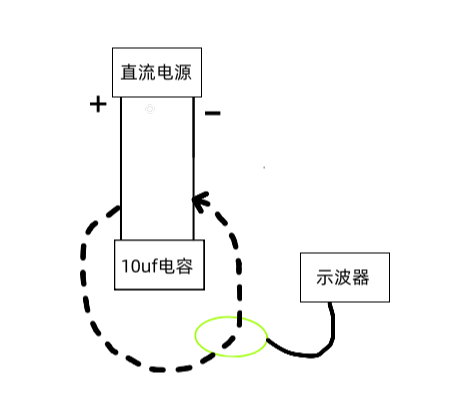

电容与直流电源连接，探头连接示波器，选择连接线先接上电容一边（瞬间电流可达几百A 普通的连接线可能会被电流瞬间打黑），clip-around线圈套入连接线中。示波器设置好相关参数。
实验过程：
①低压预实验（5V充电）
设置电源输出5V，开启充电10秒（确保电容电压稳定）；
安全放电操作：用绝缘镊子夹持导线，短暂触碰电容两极（持续时间<0.5秒），模拟快速放电；
记录示波器捕获的电流波形，分析峰值电流与上升时间（预期值：5V下峰值约50A，上升时间微秒级）。
②高压实验（120V充电）
20V阶段：
充电至20V，用铜棒轻触放电，观察波形振荡特性，记录峰值电流（约50A）；
50V阶段：
设置电源输出50V，开启充电10秒（确保电容电压稳定）；短暂触碰电容两极（持续时间<0.5秒），观察波形振荡特性，记录峰值电流（约100A）；
80V测试：
充电前确认电容耐压标识（≥100V），充电完成后，通过短接电容两极放电，DK-0700捕捉瞬态电流（预期峰值100-150A）。
100V测试：
充电完成后，通过短接电容两极放电，DK-0700捕捉瞬态电流（预期峰值150-200A）。
120V测试：
充电完成后，通过短接电容两极放电，DK-0700捕捉瞬态电流（预期峰值200-300A）。
4.关键数据记录与分析

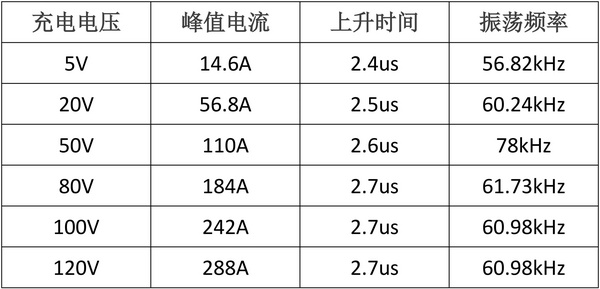

实验数据
经典实验波形
低压实验：5V充电电压

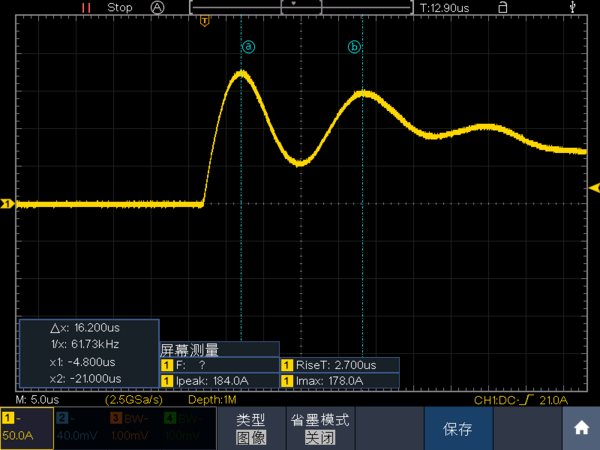

高压实验：80V充电电压

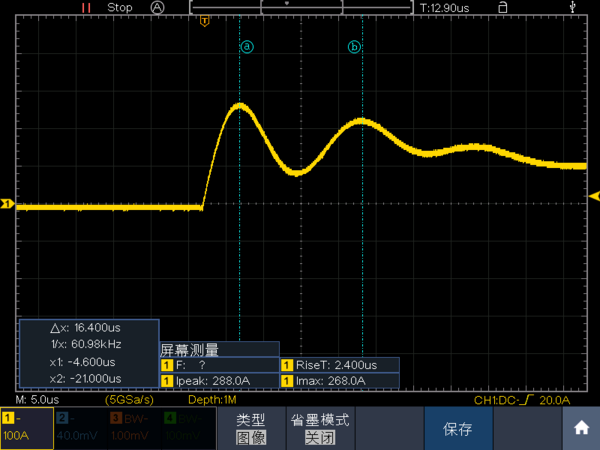

高压实验：120V充电电压
分析

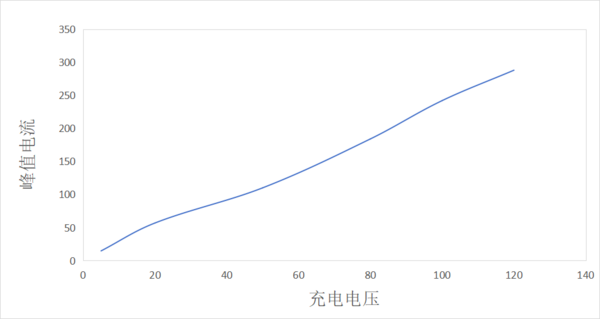

从以上数据来看，电容放电的瞬态峰值电流与充电电压近似呈线性正比关系，比例系数约为2.4 A/V，但在某些电压点可能存在偏差，可能由于测量误差或ESR的临时变化。并且可以基本确定震荡频率与充电电压无相关性。
5.实验意义与应用延伸
本实验通过阶梯式加压与精细化测量，完整呈现了电容放电瞬态电流的特性规律，可应用于：
储能系统设计：优化电容组并联拓扑，降低回路寄生电感；
功率器件选型：根据实测电流峰值与di/dt数据，选择匹配的IGBT或MOSFET；
安全标准验证：为高压设备的短路保护电路设计提供实测数据支撑
6.总结
品致DK系列柔性电流探头凭借其高带宽、大电流量程和非接触式测量优势，为电容放电瞬态电流分析提供了高精度解决方案。
