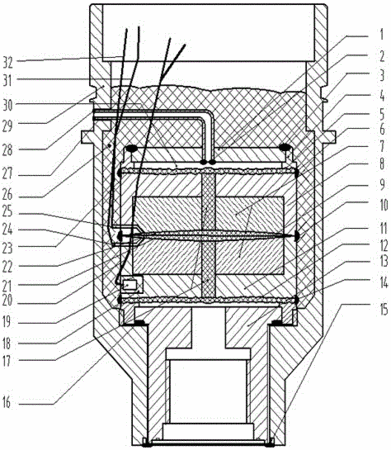

摘要：本实用新型公开了一种电容式压力传感装置，其中，包括一壳体，所述壳体内具有一空腔，一差动电容膜盒安装在所述壳体内；所述差动电容膜盒内安装有一测温芯片；所述差动电容膜盒的上边面与下表面均设有一圆环以及带有波纹的隔离膜片；固定在所述差动电容膜盒上表面的所述圆环上固定有一圆形法兰，一毛细管的一端与所述圆形法兰的中心通孔焊接，所述毛细管的另一端与所述壳体连接；所述壳体内所述差动电容膜盒的下部焊接有一过程连接头。本实用新型通过改变差动电容传感器安装结构设计，使变送器压力测量部件可以采用螺纹连接的方式直接安装在过程控制系统的压力测试点上，可以发挥差动电容传感器抗过载能力强的优势，同时便于安装，降低产品的制造成本。
- 专利类型实用新型
- 申请人上海自动化仪表有限公司;
- 发明人金黎华;高剑琳;姚良珩;田泉林;
- 地址200072 上海市闸北区广中西路191号7号楼
- 申请号CN201520476131.7
- 申请时间2015年07月02日
- 申请公布号CN204881935U
- 申请公布时间2015年12月16日
- 分类号G01L1/14(2006.01)I;G01L9/12(2006.01)I;G01L19/04(2006.01)I;
